储罐晃动波高

唱忘情水的水手

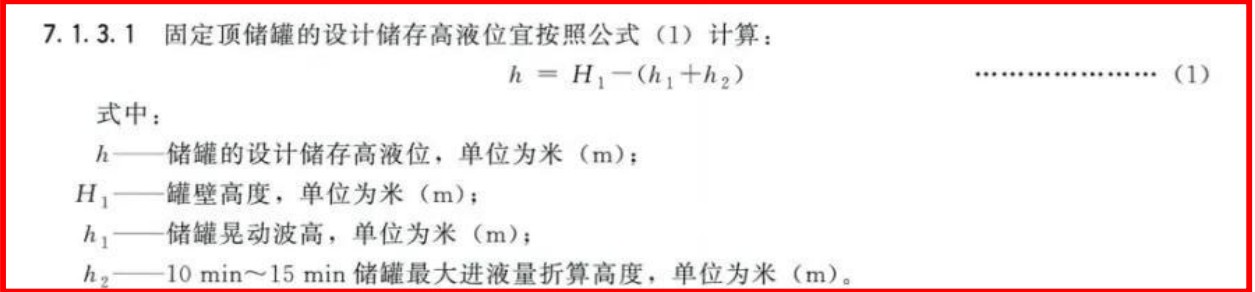

请问这个如何取值。

酸碱罐区设计规范内的

梦马

这个帖子问的是罐区设计时“晃动波高”怎么取值，对吧？说白了就是储罐在地震或风载作用下，液面晃荡的最大高度，设计时要留出足够的空间，不然晃上来溅出来或者撞浮顶、撞罐顶都是隐患。

我看首帖提到“酸碱罐区设计规范”，估计说的是SH/T 3046或者GB 50341这类石化储罐设计标准，里面确实有关于液面晃动波高（sloshing wave height）的计算方法。简单说一下实际中怎么处理：第一，规范里给的公式一般跟储罐直径、液位高度、地震加速度系数有关，拿GB 50341的附录来说，晃动周期和波高都有对应的经验系数，按条文算就行；第二，关键是要明确你的储罐是固定顶还是内浮顶，浮顶罐的波高要格外留意，因为浮盘随液面晃荡，如果顶部空间（气相空间高度）不足，浮顶容易卡住甚至损坏；第三，现场设计时除了按规范取值，还得结合介质特性，酸碱介质有些泡沫多或者粘度大，晃动阻尼跟水不太一样，波高实际会比纯水工况小一些，但保守起见还是按清水算。

楼主如果能补充一下罐的直径、设计液位高度、以及你们当地设防烈度或基本风压，我可以帮你核对下常见规范里的推荐值。另外提醒一句，很多小罐设计时容易忽略这个晃动波高，直接按设备法兰口高度定罐顶高度，等真遇到地震就麻烦了，所以别省钱留足够余量。

ma730060

按标准计算取值即可
