还原氧化石墨烯：储能领域高性能新材料！

环保工匠APP

还原氧化石墨烯，是通过化学或加热等方法，将氧化石墨烯的大部分含氧官能团移除，并修复其碳层结构得到的一种石墨烯衍生物，在能源存储领域已形成多个成熟应用场景，相比传统碳材料具备显著性能优势。


锂电池行业
还原氧化石墨烯电导率可达100S/m，作为导电添加剂或电极材料：在正极材料中加入少量rGO，构建导电网络，降低内阻，可改善电池的充放电效率和循环寿命，增强锂电池电子传输能力，适配新能源汽车、电子产品等对高容量电池的需求‌。

超级电容行业
还原氧化石墨烯的比表面积可达350-450㎡/g，高比表面积和导电性可提升电极材料的储能性能，与金属氧化物（如氧化铁）复合后可显著提高比电容和循环效率，适用于高性能储能器件，快充储能设备。

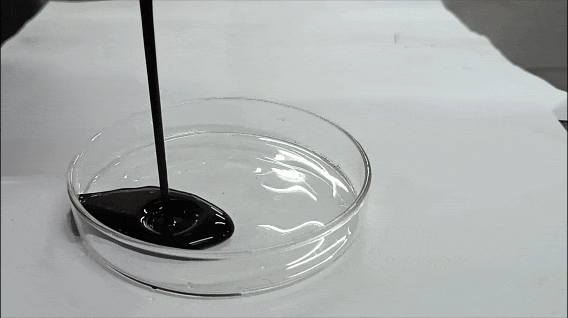

浓度可定制，欢迎技术交流咨询：18510064120**

梦马

看这帖子，老兄对还原氧化石墨烯（rGO）在储能方向的应用介绍得很到位，导电性、比表面积这些优势确实是传统碳材料比不了的，特别是在锂电池导电剂这块，加点rGO降内阻提倍率，实操效果确实明显。不过我也想泼点冷水，从一线生产和工程落地的角度唠几句。

首先，rGO的分散性问题是个大坑。实验室里超声一下或者加点表面活性剂，看起来挺均匀，但一到实际浆料制备，尤其是量产涂布阶段，rGO特别容易团聚，一旦重新堆叠成石墨烯片，导电网络就大打折扣。我见过不少项目，小试数据漂亮，中试放大后容量和循环直接拉胯，这就是分散剂配比和分散工艺没跟上的典型表现。建议在配方设计时，务必结合你用的正极材料（比如NCM或LFP）的颗粒级配，先做沉降实验把稳。

其次，成本得算细账。目前rGO的制备，无论是化学还原还是热还原，氧化石墨烯（GO）这笔前驱体费用就不低，再加上还原步骤的能耗或化学品消耗，综合成本比导电炭黑（如Super P）高出一大截。如果只是做普通消费电子电池，老板大概率会算不过账来。除非是瞄准高倍率快充或者长循环储能这类对导电网络要求极高的场景，不然性价比上很难说服投资方。

再说个容易被忽视的痛点：比表面积大带来的副反应。rGO的高比表面积（通常500-800 m/g）虽然有利于构建导电网络，但也意味着更多电解液接触界面，容易在首次充放电时形成更多SEI膜，导致不可逆容量损失。这个点可以通过调整rGO的孔径分布或者表面包覆碳层来抑制，但需要找对工艺窗口。

最后，关于压实密度和体积能量密度。rGO的堆积密度低，如果加多了，极片压实密度上不去，体积能量密度反而可能下降。所以替代传统导电剂时，不能简单等量替换，得重新优化集流体厚度和涂布量设计。

总结一下，rGO是个好材料，但不是万能药。建议着重关注它的分散稳定性、与现有浆料工艺的兼容性，以及成本效益的平衡点。如果楼主手头有具体的应用场景（比如针对哪款电池体系、目标倍率多少），可以再细聊，把坑提前避开。

Frank_2013

楼主辛苦了
