海上平台RAM分析

设备可靠性观察

场景描述

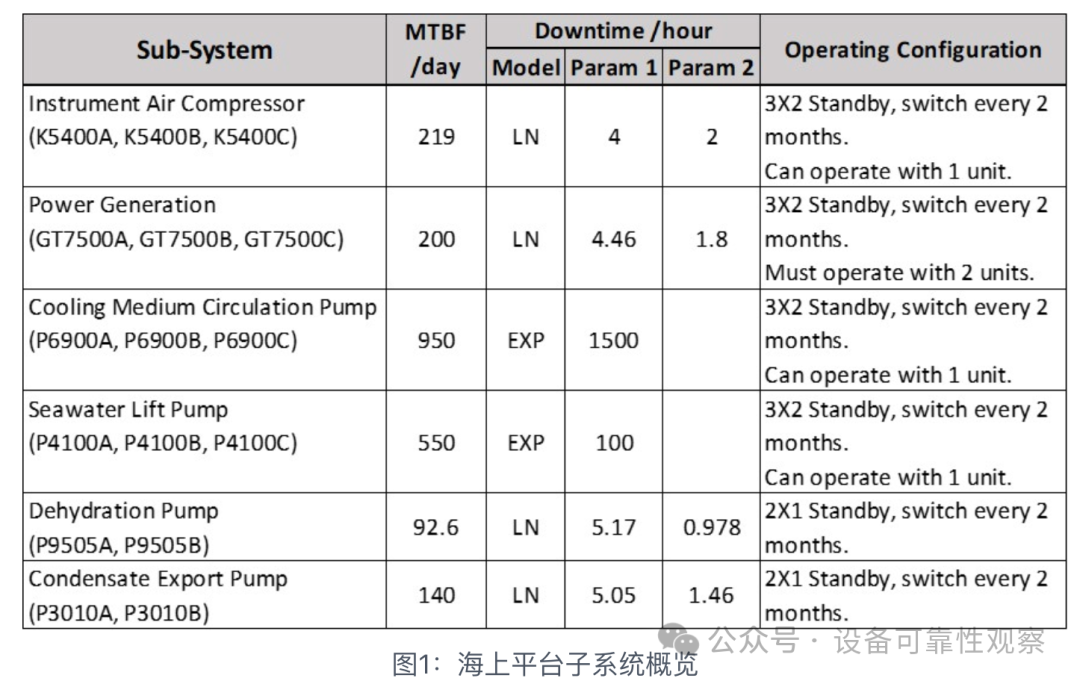

[color=rgba(0, 0, 0, 0.9)]某海上天然气平台日产量为5亿标准立方英尺（mmscfd）。以下展示了关键子系统及其可靠性、停机时间分布和运行配置。


登录/注册后可看大图

[color=rgba(0, 0, 0, 0.9)]目标是根据各子系统对生产损失的贡献度进行性能排序。

分析方法

[color=rgba(0, 0, 0, 0.9)]构建可靠性数字孪生模型以评估系统的可用性与生产效能。

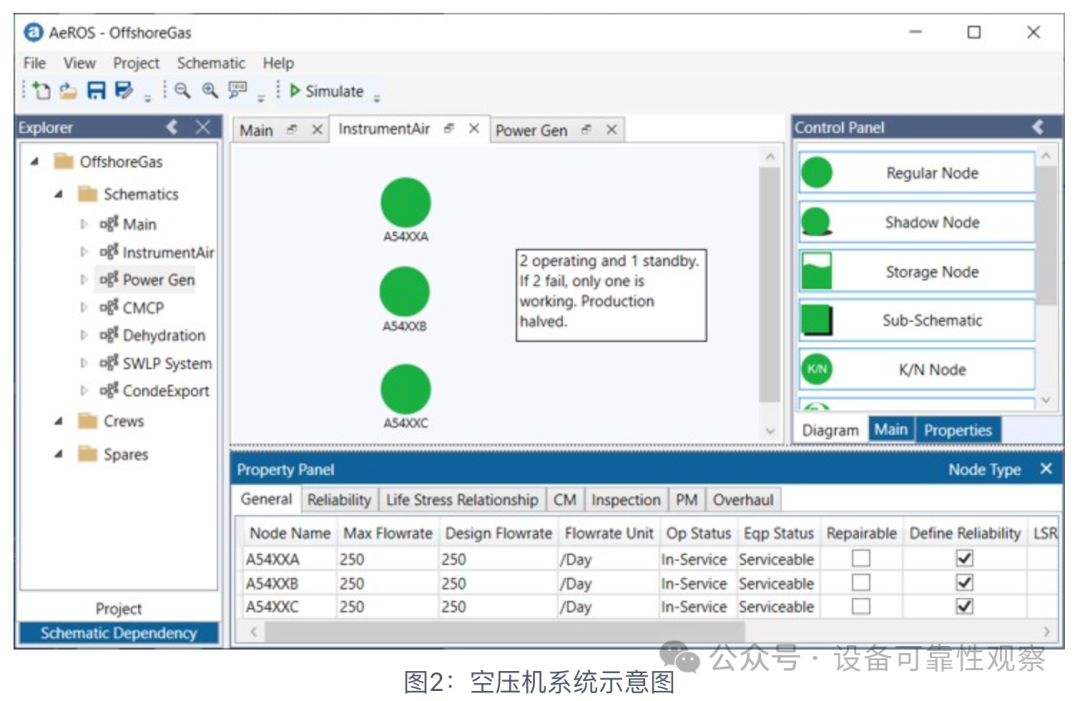

[color=rgba(0, 0, 0, 0.9)]首先为各子系统创建示意图，下图所示为空压机系统的示意图：


登录/注册后可看大图

“构建可靠性数字孪生模型用于确定系统的生产效能。”

[color=rgba(0, 0, 0, 0.9)]将流量与设计流量设定为250单位/天（总流量为500单位/天）。每台压缩机的可靠性设置为指数分布（平均故障间隔时间MTBF=250天）， corrective maintenance (CM) 停机时间服从对数正态分布（对数均值=4，对数标准差=2，时间单位为小时）。

[color=rgba(0, 0, 0, 0.9)]使用冗余管理器定义仪表空气压缩机（空压机）的备用配置：3×2备用模式（系统仅需一台压缩机即可运行）。具体设置步骤如下：

[color=rgba(0, 0, 0, 0.9)]1. 主菜单中选择 示意图→管理冗余（Manage Redundancy），点击 添加冗余 按钮弹出冗余资源管理器对话框

[color=rgba(0, 0, 0, 0.9)]2. 将节点A5400A、A5400B和A5400C从"可用节点"列表添加至"选定节点"列表

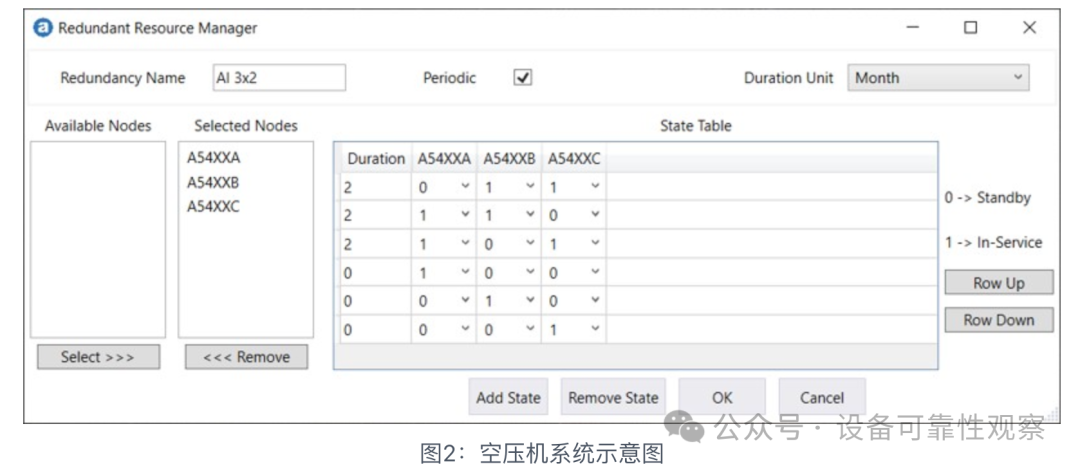

[color=rgba(0, 0, 0, 0.9)]3. 在状态表中添加6个状态（点击6次 添加状态 按钮），勾选 周期性 复选框表示按持续时间切换状态，将持续时间单位设为"月"，并按图示编辑状态表


登录/注册后可看大图

[color=rgba(0, 0, 0, 0.9)]空压机将按照状态表定义的模式运行。每个非零持续时间的状态运行2个月后循环切换至下一状态。若运行中的压缩机故障，则立即触发切换。

[color=rgba(0, 0, 0, 0.9)]零持续时间状态代表"非理想但有效"的运行状态。当参与冗余的压缩机可用性不满足理想状态（非零持续时间状态）要求时，系统将在这些状态下运行。

[color=rgba(0, 0, 0, 0.9)]将冗余名称修改为 Redundancy-IA 后确认对话框，完成冗余管理器设置。

[color=rgba(0, 0, 0, 0.9)]按上述流程依次创建发电、冷却介质循环泵(CMCP)、海水提升泵、脱水泵和冷凝泵子系统的示意图。

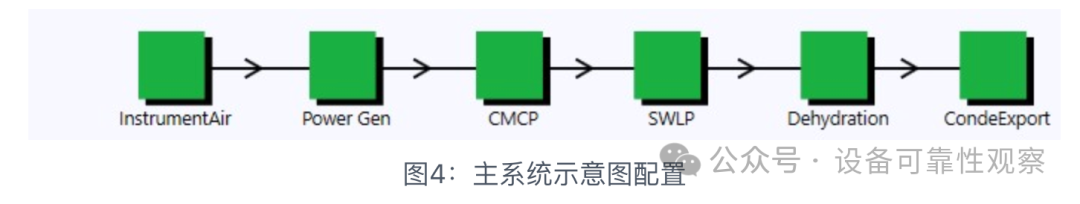

[color=rgba(0, 0, 0, 0.9)]新建名为 Main 的主示意图，为每个子系统（空压机、发电等）创建子示意图节点，并按图示串联连接：


登录/注册后可看大图

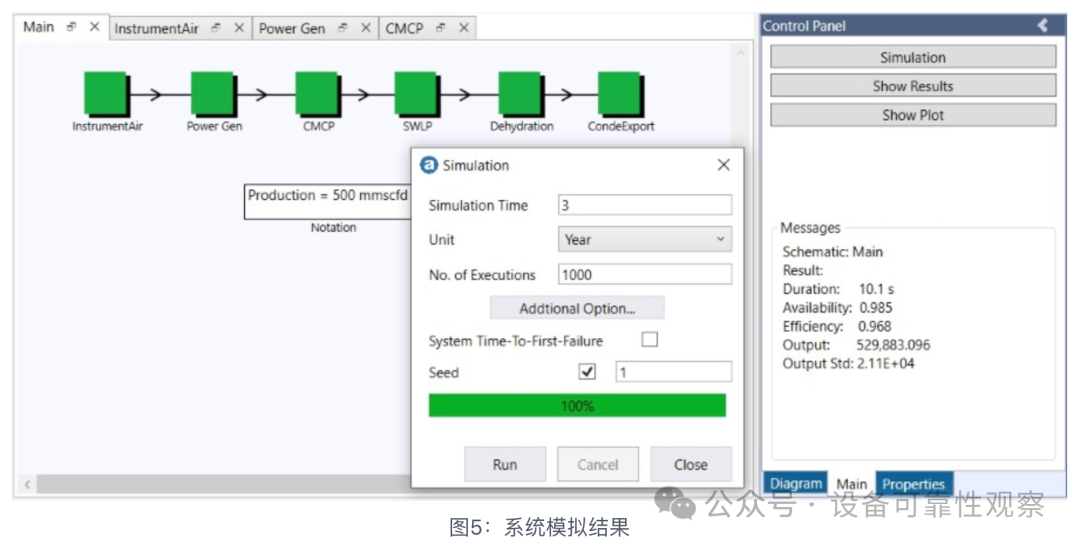

执行3年周期、1000次迭代的仿真以评估系统可用性与效能：


登录/注册后可看大图

[color=rgba(0, 0, 0, 0.9)]预测产量为529,883百万标准立方英尺(mmscf)，效能系数0.968。若所有资产完全可靠（零故障），理论产量应为365天×3年×500单位/天=547,500 mmscf。

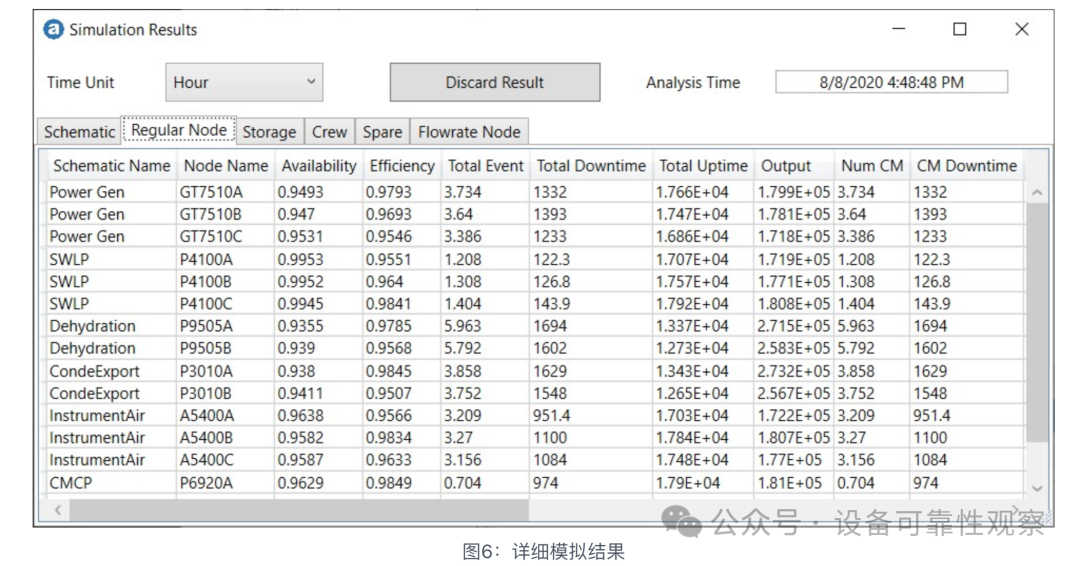

[color=rgba(0, 0, 0, 0.9)]查看详细结果： 控制面板→主页标签页 点击 显示结果 按钮


登录/注册后可看大图

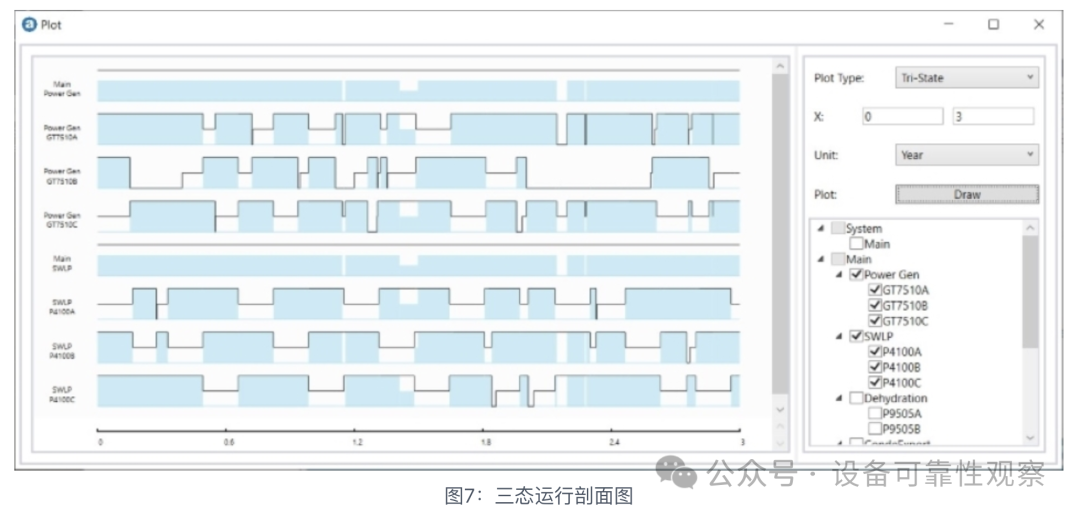

控制面板→主页标签页 点击 显示曲线图→三态曲线图 查看最终运行剖面


登录/注册后可看大图

各子系统损失贡献评估

[color=rgba(0, 0, 0, 0.9)]备用子系统的损失不能直接从包含该子系统的示意图停机时间推导。即使子系统处于运行状态，其实际流量也可能未达到设计值。

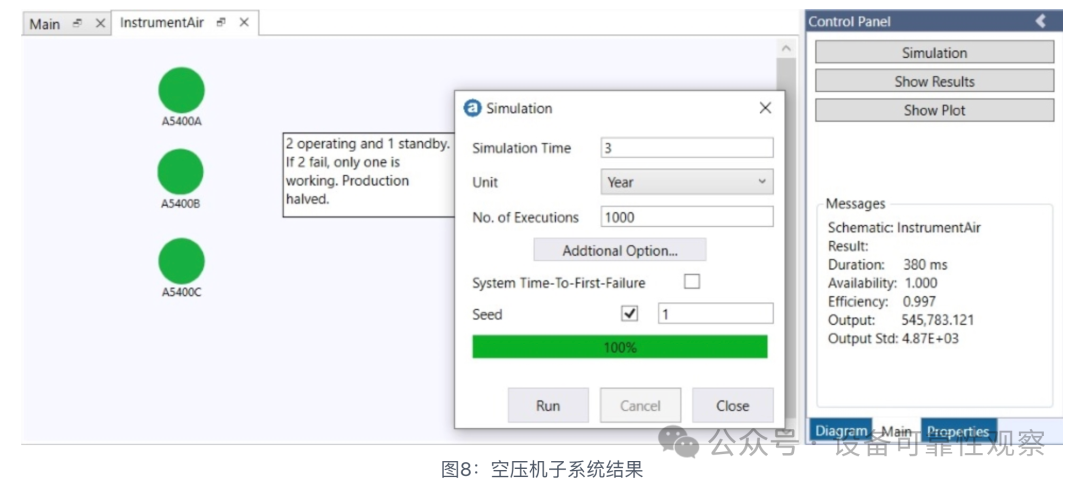

[color=rgba(0, 0, 0, 0.9)]但我们可以通过空压机子系统示意图层级的仿真，来获取其备用系统的效能系数。


登录/注册后可看大图

[color=rgba(0, 0, 0, 0.9)]空压机子系统的效率为 0.997。（图8）。

[color=rgba(0, 0, 0, 0.9)]备用子系统的效能同样可以从各个独立部件的正常运行时间中推断出来。

[color=rgba(0, 0, 0, 0.9)]以空压机子系统为例。若备用系统中的压缩机均未发生故障，单台压缩机的等效运行时间本应为 2 × 3 年 = 6 年。

[color=rgba(0, 0, 0, 0.9)]仿真获取各压缩机运行时间：**

[color=rgba(0, 0, 0, 0.9)]A5400A: 17,030 小时
A5400B: 17,840 小时
A5400C: 17,480 小时

[color=rgba(0, 0, 0, 0.9)]总等效运行时间：52,350小时（5.976年）

[color=rgba(0, 0, 0, 0.9)]子系统效能系数：5.976/6×100% = 0.996.

[color=rgba(0, 0, 0, 0.9)]采用相同方法获取其他子系统的效能系数。

[color=rgba(0, 0, 0, 0.9)]子系统"n"的损失贡献率可通过以下公式估算：


登录/注册后可看大图

[color=rgba(0, 0, 0, 0.9)]以空压机子系统为例：


登录/注册后可看大图

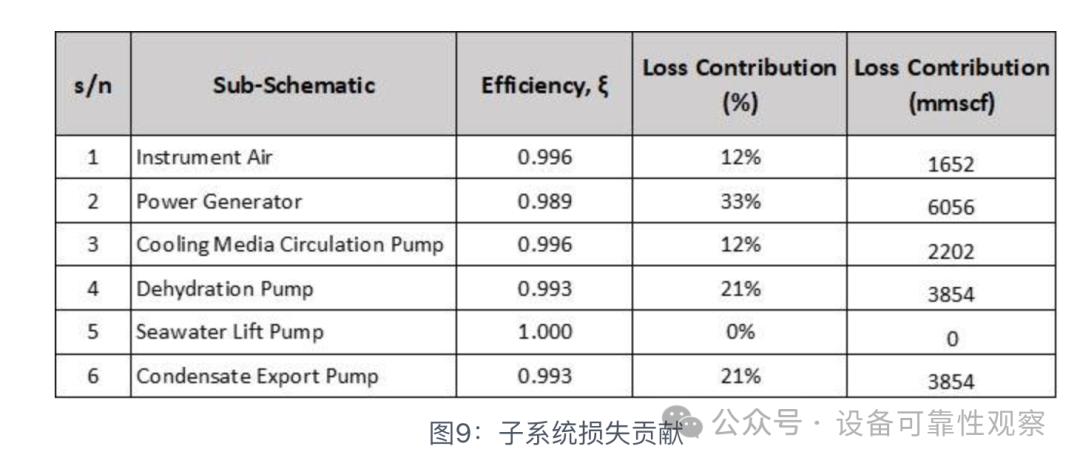

[color=rgba(0, 0, 0, 0.9)]已知总损失量为17,617百万标准立方英尺，各子系统造成的损失亦可分别计算得出。


登录/注册后可看大图

结论

[color=rgba(0, 0, 0, 0.9)]在网络化生产中评估备用子系统基于产量损失的绩效排名具有复杂性——冗余设计可能导致设备故障不直接引发产量损失。本案例演示了如何量化备用子系统的生产损失贡献。

[color=rgba(0, 0, 0, 0.9)]注：本例假设备用子系统内所有设备具有相同流量（产能）。若存在差异，分析方法将更为复杂（超出本演示范围）。**

梦马

好帖，这个RAM分析（可靠性、可用性、可维护性分析）确实是海上平台前期设计阶段的重头戏，尤其对于日产量5亿标准立方英尺这种规模的天然气平台，每个子系统掉链子都意味着真金白银的损失。我看了下你列出的那些关键子系统数据和停机时间分布，感觉核心矛盾还是在“单点故障”和“冗余配置”之间的平衡取舍上，这个在海上平台特别敏感。

从实际生产运维的角度看，我建议你重点关注这么几个地方。第一，优先把停机时间最长、故障率最高的那个子系统找出来，通常是压缩机（包括燃气轮机和离心压缩机）或者气体处理系统里的关键换热器、分离器。如果这个子系统不是成双配置（比如一用一备或两用一备），那就要考虑在采购或设计阶段提出冗余要求，或者增加关键备件库存，比如压缩机转子、干气密封，甚至整台小型撬装设备。第二，对于单点故障（single point of failure）要特别盯防，比如有个阀门或者仪表坏了，整个平台就停产，这种在RAM分析里要标红，然后通过逻辑改造（比如加旁路、增加副线阀门）或者备件策略来缓解。第三，别忘了考虑维护策略的协同，比如大型机组的大修周期（TBO）跟平台整体计划性停产窗口要匹配，否则就会出现为了修一个泵而额外停掉整个平台的情况，那损失就大了。

另外，你这个分布图里有没有结合“故障模式与影响分析”（FMEA）或“故障树分析”（FTA）？单纯看停机时间分布容易忽略一些相关性失效，比如某个冷却水系统故障导致多个压缩机同时跳车，这种连锁反应在海上平台的高温高湿环境里挺常见的。如果你们还没做，强烈建议补上，把失效模式理清楚，再结合每个子系统的历史维修数据，RAM分析才有落地价值。

最后提醒一下，海上平台不像陆地工厂，维修响应时间和备件运输成本高得离谱，所以RAM分析的结果一定要转化为“可执行的操作策略”，比如哪些设备要做预知性维护（状态监测），哪些要做预防性维护（定期更换），哪些可以容忍事后维修（跑了再修）。只有把这些落实到日常巡检、检修计划和备件清单里，RAM分析才不是一纸空文。建议你们在分析报告里增加一个“关键性/可维护性矩阵”，每个子系统标注清楚该怎么做，这样对后续的工程设计、采购和运维团队都有直接指导意义。
