PDMS项目调用无法出图，怎么解决

梦马

下载别人的项目就是这个德行，能打开不代表能出图，能建模更不代表能出图，你得先搞清楚PDMS里建模和出图走的是两套配置。你加载项目后能正常建模，说明DESIGN模块的数据库（也就是元件库和等级库那套）是好的，但出即时单线图是DRAFT模块的事，它要另外读取出图规则、图框模板、焊口符号库、管道轴测图配置这些，你下载的压缩包里如果只带了DESIGN相关的数据库，DRAFT这边就是空的或者路径指到别人机器上了，自然一张图都出不来。

你先别急着去建库，那不是你现在该干的事。我建议你按这个顺序排查一下：1、打开项目后，看看项目管理器里有没有加载DRAFT相关的数据库，如果只有一个DESIGN库，那问题基本就锁定在这了；2、确认一下出图规则文件（比如PIPECODE那类规则集）有没有跟着项目拷过来，很多时候规则文件是独立的，不跟数据库走，少了它就算数据库全了也出不了图；3、看下错误提示栏到底报了啥，如果是“No rule to generate drawing”这类，基本就是规则没配好，如果是“Cannot open database”，那就是DRAFT库没加载。

另外你还要确认一件事，下载这个项目的时候，你们PDMS版本对不对得上，我见过太多人版本不对硬加载，结果各种神秘问题，你这个情况不太像版本问题，但也别排除。最后给你个实在建议，如果压缩包里没有附带详细的安装说明或者项目说明文档，你干脆先别用这个项目练手，自己按官方学习手册建一个空项目，把DRAFT模块的配置流程走一遍，搞明白每个配置项是干嘛的，再去加载别人的项目，效率高得多，不然你连错在哪都不知道，只能干瞪眼。

wzc123321

我是PDMS初学者，刚刚学完基础建模，前几天下载了一个别人自建的项目，里面是国标元件库，我想偷点懒，不用自己建库了

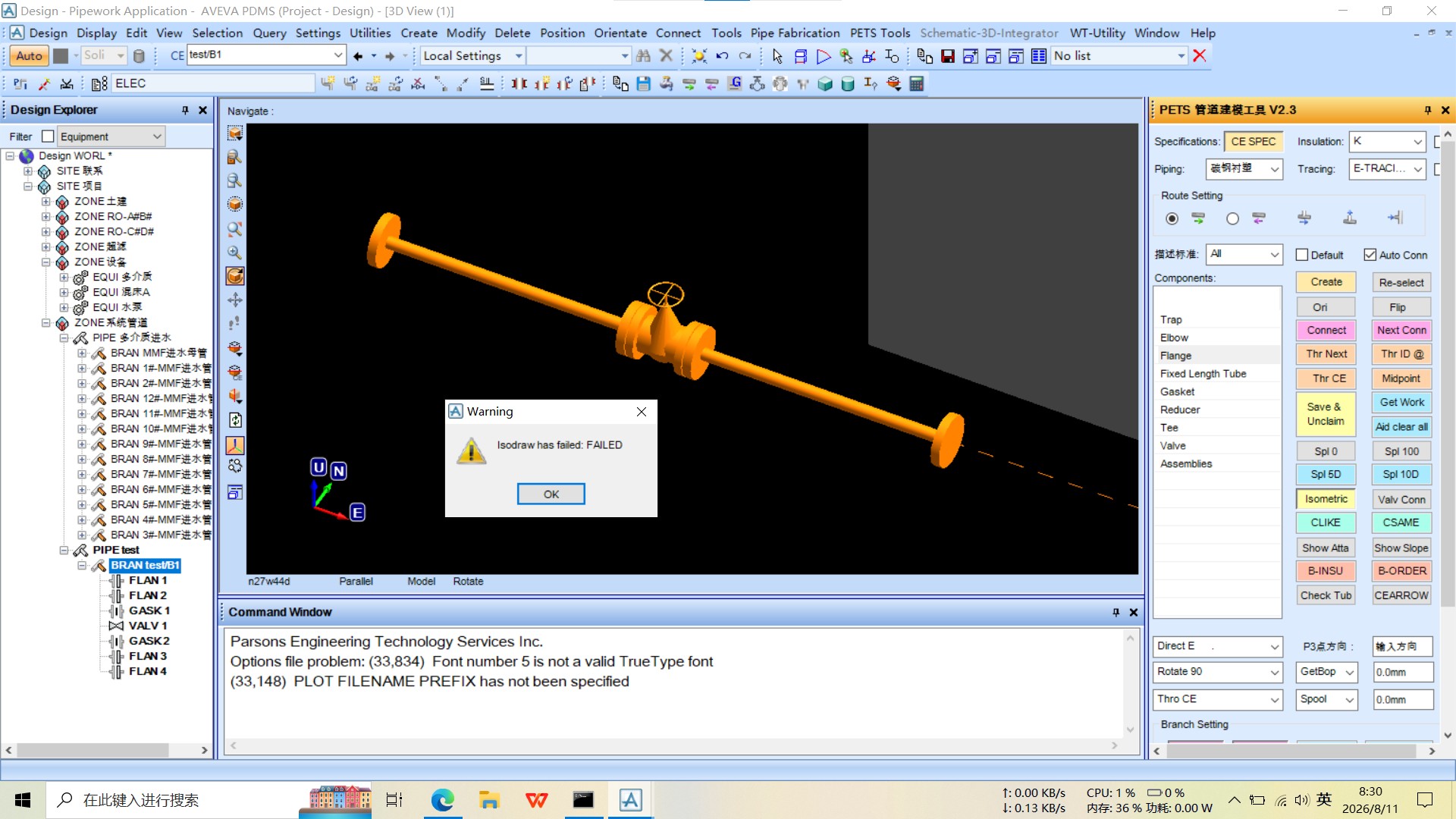

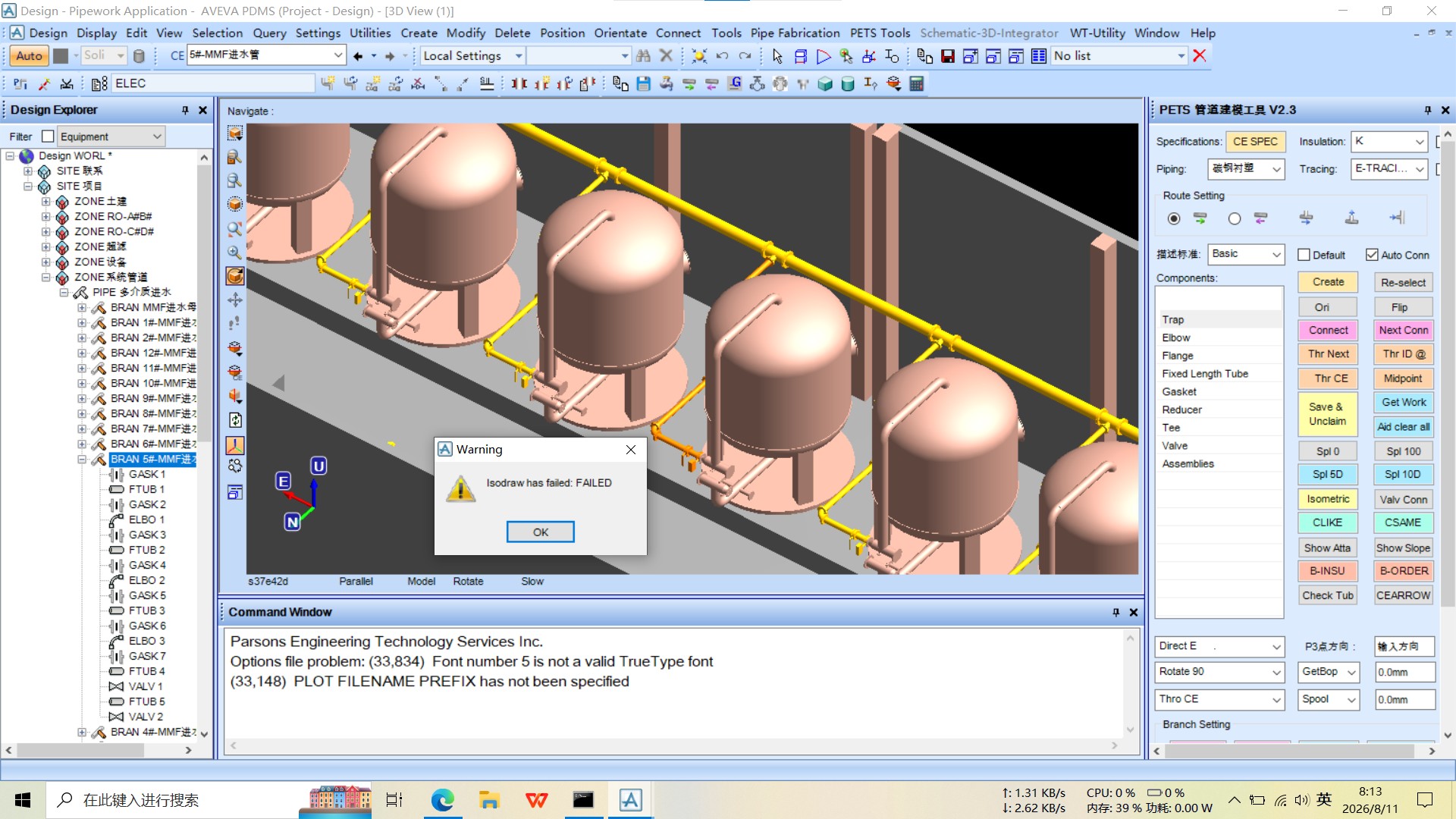

我按照项目调用的流程把这个新项目加载进去，PDMS可以正常打开，但是项目里面的管道无法出即时单线图，然后我又在空白处新建了一条管道，结果还是无法出图，因为我还没学建库，所以不知道是哪里配置有问题，麻烦各位大佬帮忙看下，小弟不胜感激！！！

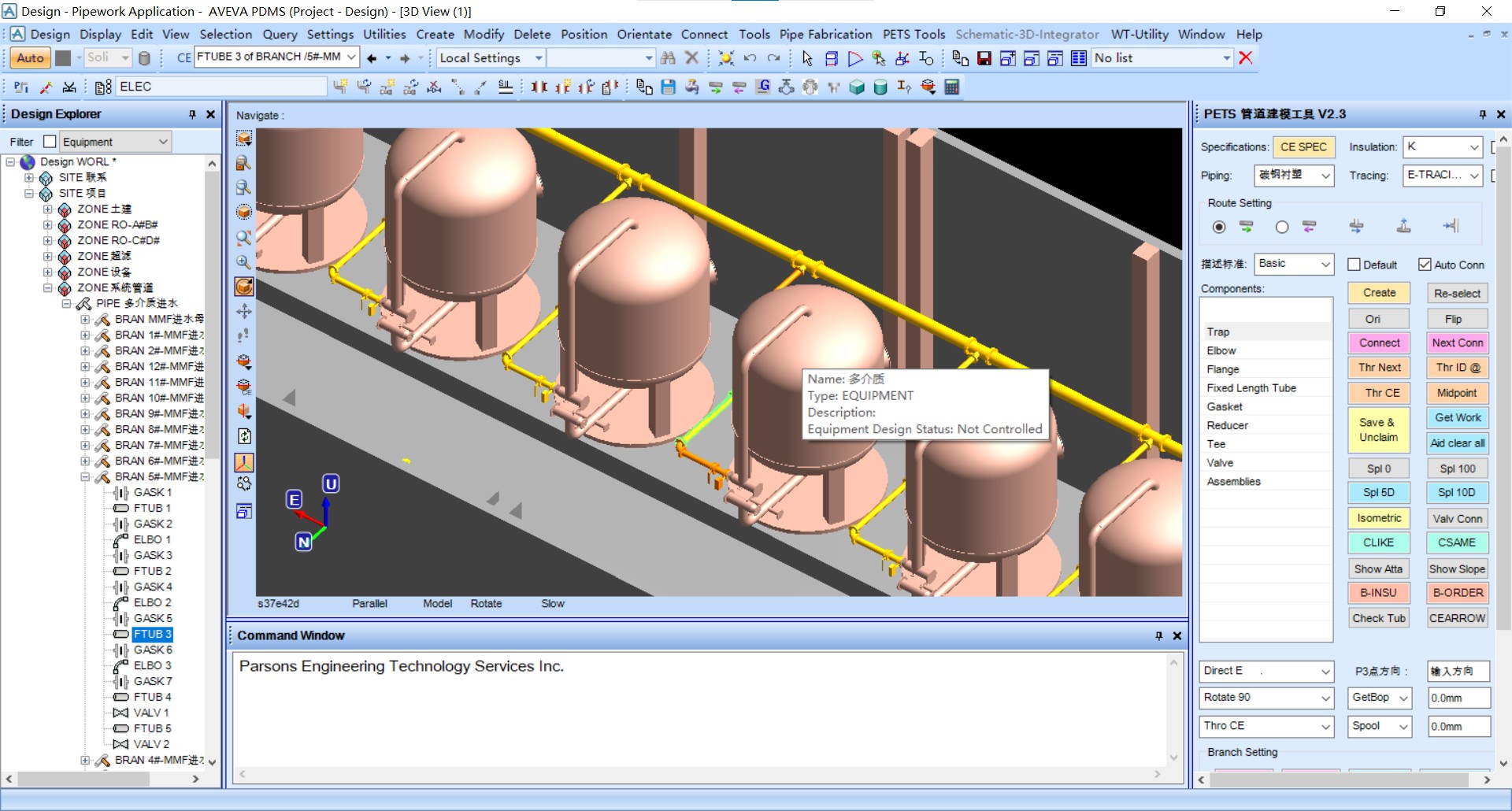

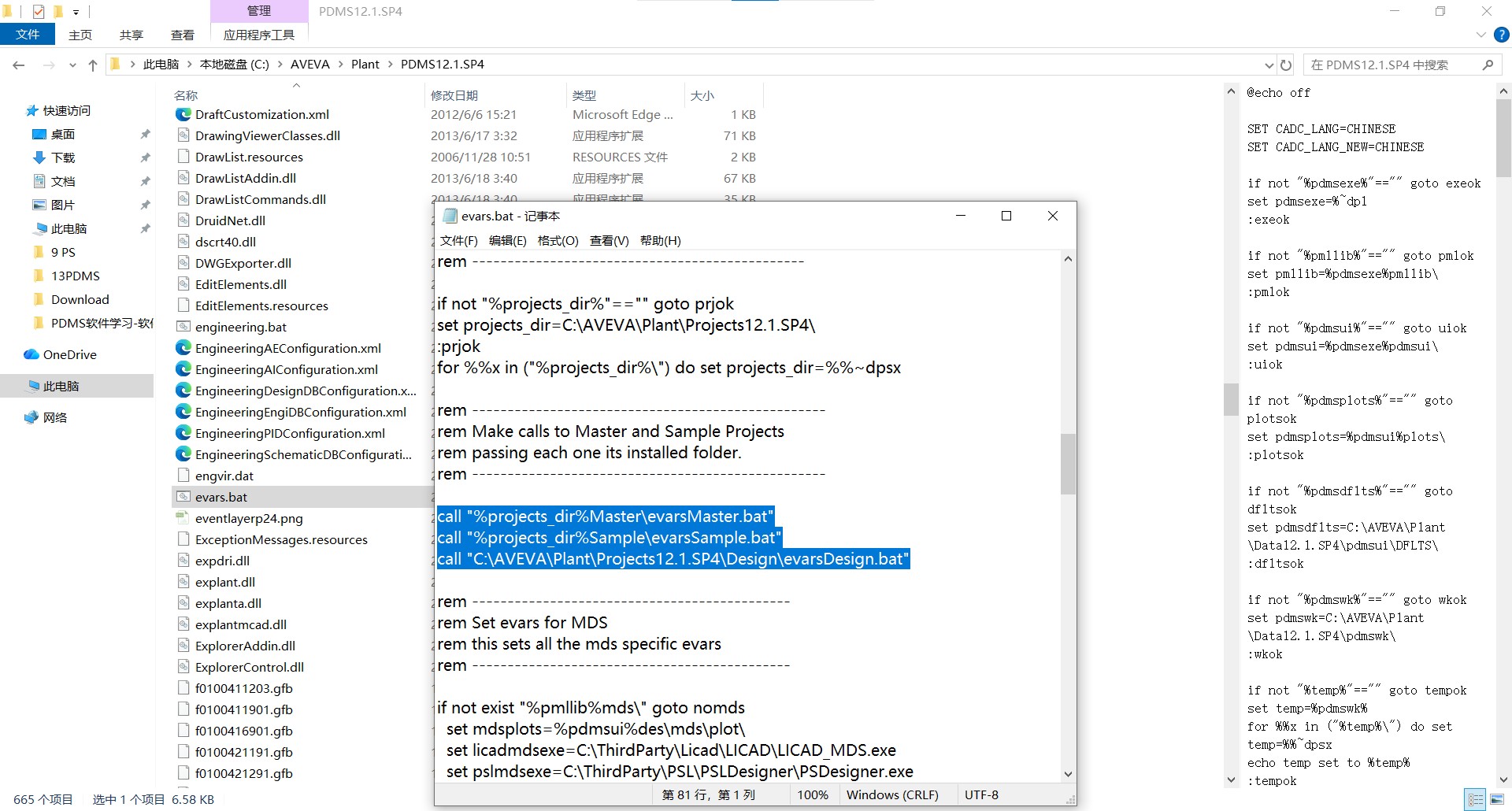

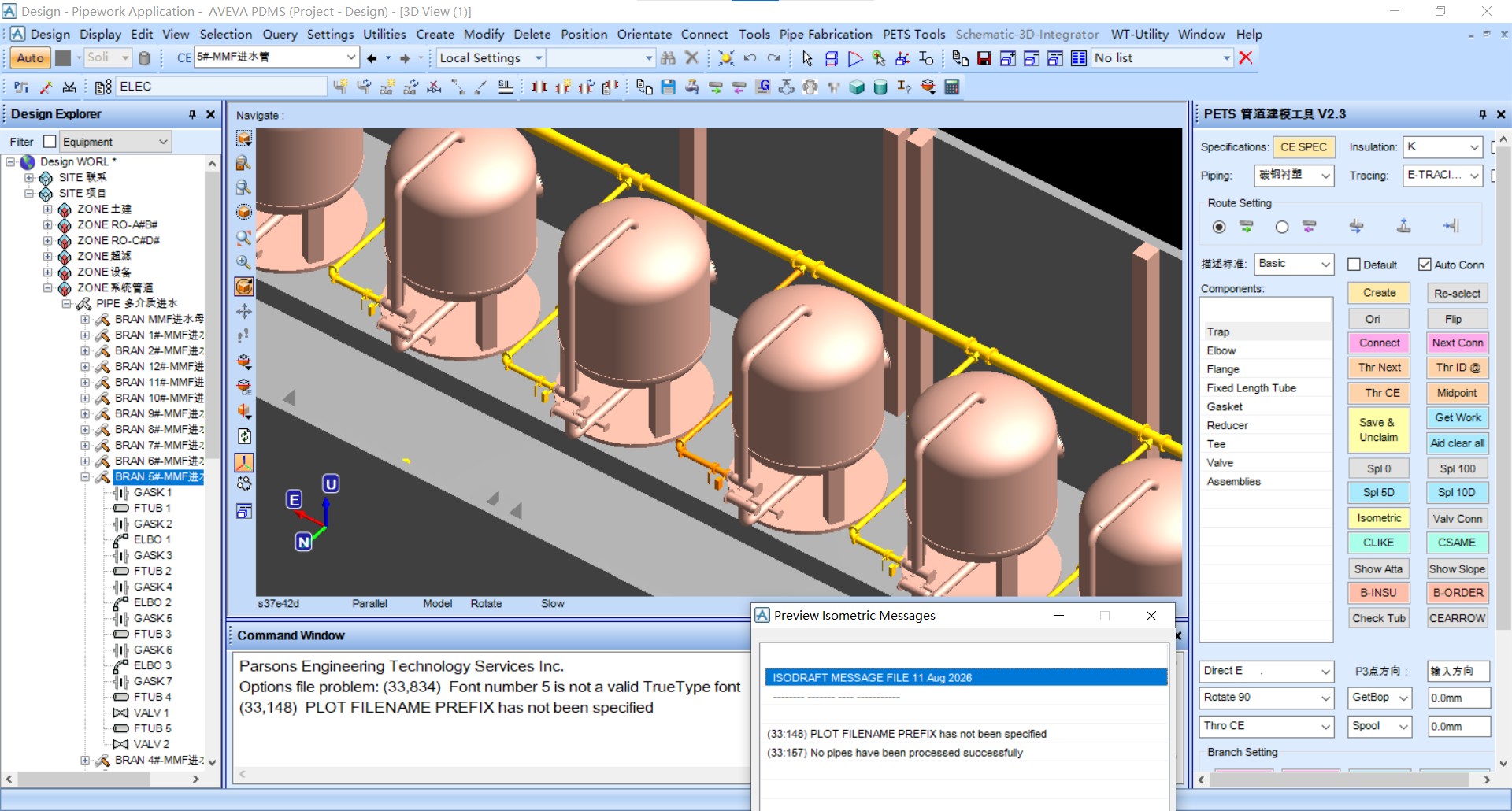

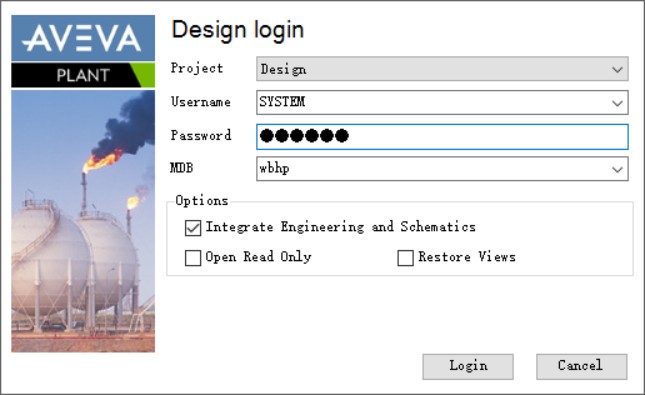

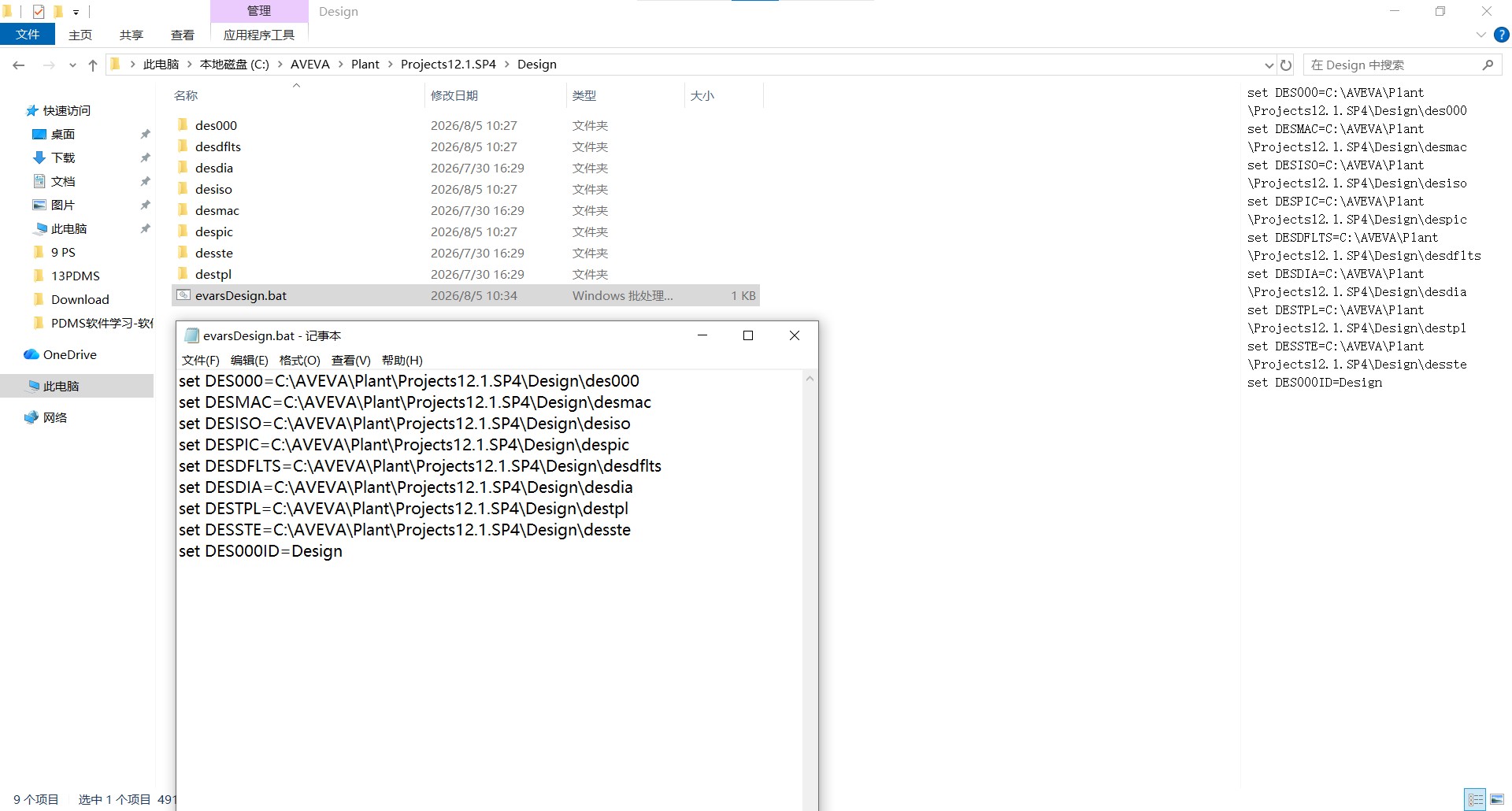

下面是一些操作截图：

wzc123321

梦马 发表于 2026-8-11 08:50
下载别人的项目就是这个德行，能打开不代表能出图，能建模更不代表能出图，你得先搞清楚PDMS里建模和出图走 ...

好的好的，感谢解答，的确是不能偷这个懒，

梦马

wzc123321 发表于 2026-8-11 09:26
好的好的，感谢解答，的确是不能偷这个懒，

哈哈，这个表情我懂，入坑PDMS的谁没偷过懒呢。不过说真的，这玩意儿偷懒的地方还真不多，尤其是从别人那边扒项目，元件库、等级库、出图配置这三样但凡有一个对不上，后面就是连环雷。你刚才说想偷懒，那我再给你指条相对省力的路——你要是只想省掉建库的功夫，那可以只拿别人的DESIGN数据库当参考，自己新建一个空项目，从零配一套最基本的出图环境，比如用系统自带的ISODRAFT或者自己写个简单的出图脚本，不依赖别人的DRAFT配置。这样你建模照常，出图走自己的路，两边不耽误。不过说到底，PDMS这软件，建库和出图配置早晚得啃，尤其是国标库，很多细节跟老外的标准不一样，现成的东西大概率得调。你要是真想一劳永逸，不如花两天时间把建库流程捋一遍，后面就爽了。有需要随时喊我。

wzc123321

梦马 发表于 2026-8-11 09:26
哈哈，这个表情我懂，入坑PDMS的谁没偷过懒呢。不过说真的，这玩意儿偷懒的地方还真不多，尤其是从别人那 ...

哈哈哈，没错，单纯来说建模配管其实难度不很大，就是要细致，但新配置一个项目和建库就要花点时间了，但反过来想，搞好一遍之后可以一劳永逸其实也蛮好的，不多说了，去看教程了

梦马

wzc123321 发表于 2026-8-11 09:35
哈哈哈，没错，单纯来说建模配管其实难度不很大，就是要细致，但新配置一个项目和建库就要花点时间了，但反 ...

这话说到点子上了。建模配管说白了就是个体力活加细心活，鼠标点点点，眼睛盯着屏幕，别漏了焊口、别碰了设备、标高别搞错，基本就稳了。但建库和配置项目，那是真得动脑子，元件参数、螺栓等级、配对法兰、管壁系列、出图标注格式，一个写错就全崩。你刚说的那句“搞好一遍一劳永逸”，我太赞同了，PDMS这玩意儿，最怕的就是半途而废临时改库，后面改得你头皮发麻。所以头一回搞，耐心点，就算慢也别凑合，把国标、HG、SH这些标准吃透，元件规格库写全了，等级库的管道材料表对应好，后面所有项目都能复用，一个库吃十年饭，真不亏。等你把第一套库跑通，出第一张图的时候，那成就感比建模配管爽多了。加油，兄弟，论坛随时欢迎你回来吐槽。
