请教天然气分配站图中的黄色线的作用

dodoren

这天然气计量和减压的，请教图中黄色线是做什么的？

梦马

黄色线这个我在几个站场见过，如果没猜错的话，一般是工艺管线上的吹扫放空线，对应的是安全泄放或者设备检修时的置换用。天然气计量和减压这部分，比如过滤器、调压器前前后后都得有排空点，这根黄色线大概率就是从这些高点或者低点引出来的汇总放空总管，最后引到安全位置排放。

设计上这根线要能承受得住系统可能出现的最大压力，阀门常闭，检修或者紧急泄压时才打开。实际操作中，碰见新建站投产或者换滤芯、调压器检修，这根线的开关顺序很关键。比如置换空气，得先关掉切断阀隔离设备，然后开手动球阀泄压，最后缓慢打开黄色线上的阀门放气，千万不能一下开太猛。放空速度太快会产生静电积聚，尤其是天然气这种介质，得留个心眼。

如果这根黄线是跟外管网或者火炬连接的长管线，那还得注意设计上有没有加止回阀，防止倒灌。另外有些老站会把这根线漆成黄色表示放空系统，这是比较规范的作法。如果楼主能补充一下这根黄线是从哪个设备旁边接出来的，比如是从调压器后引的还是从过滤器排污口引的，那就更好判断了。反正不管哪种情况，操作前用四合一气体检测仪摸一下管口，确认置换干净了再动火或者进人，这个习惯得养成。还有个小提醒，天然气泄漏后低温效应很厉害，放空时别让皮肤直接对着管口，以前见过有人被冻伤的。

dodoren

梦马 发表于 2026-9-24 08:46
黄色线这个我在几个站场见过，如果没猜错的话，一般是工艺管线上的吹扫放空线，对应的是安全泄放或者设备检 ...

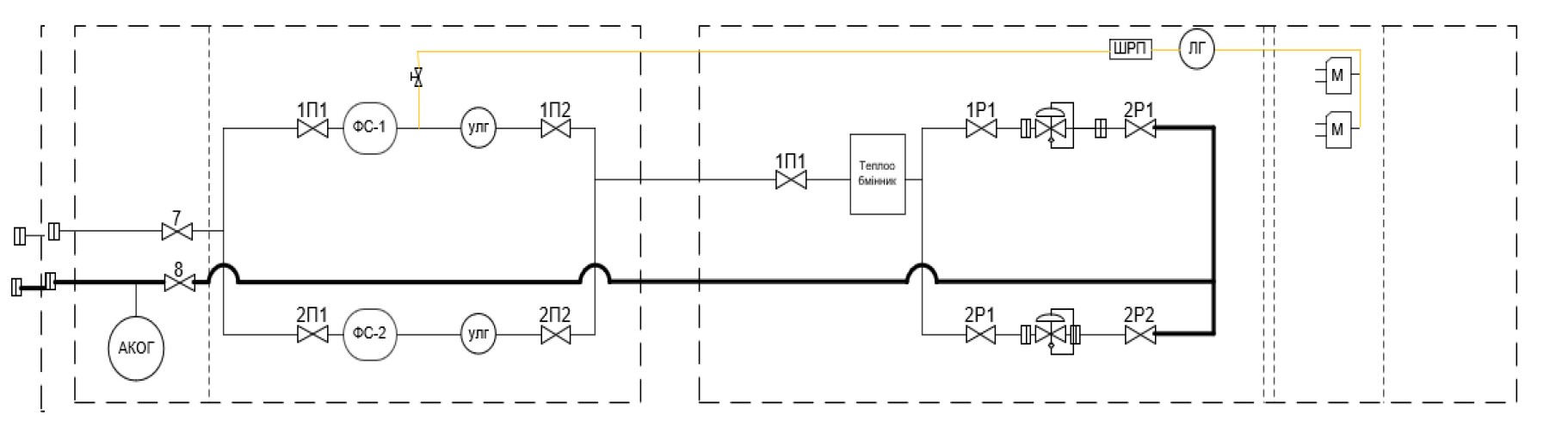

这个是简单的流程图，我也不知道是什么设备，应该就是2个撬，上面是计量下面是减压。黄色线就后面的2个M 是什么？

梦马

dodoren 发表于 2026-9-24 09:18
这个是简单的流程图，我也不知道是什么设备，应该就是2个撬，上面是计量下面是减压。黄色线就后面的2个M 是 ...

哈哈，一看图就明白了，这根黄线加上后面的两个M，在咱们行内俗称“引压管”，后面那两个M其实就是压力表，或者再精确点，计量撬上大概率是差压变送器，减压撬上就是普通的就地压力表。

具体说，计量撬上的M，一般用的是差压变送器，用来配合孔板流量计测流量的。那根黄线就是从孔板流量计的取压口引出来的高压侧引压管，另一根低压侧的线也在图上，只是没标颜色。这样设计的好处是取压点直接、准确，而且把所有仪表集成在撬块上，管线走起来也规整。

到了减压撬那块，M就是单纯的弹簧管压力表，用来显示调压后的出口压力，方便巡检的时候看一眼压力稳不稳，有没有波动。这根黄线就是把阀后管道里的真实压力引到表盘底下。

这种设计挺多见的，优点就是单点取压，干净利落，少了很多接头和泄漏点。但楼主以后调试或者检修的时候得留个心眼，引压管要是长了或者天冷容易冻堵，压力表显示就会有延迟或者干脆不动。到时候拿个扳手轻轻敲一下表壳看看指针动不动，或者把引压管根部的小针型阀开大一点冲一下，基本就能解决。如果还是不行，那就得拆下来检查引压管有没有堵了。
