集液坑

大树 · 发表于 2012-3-18 14:40:19

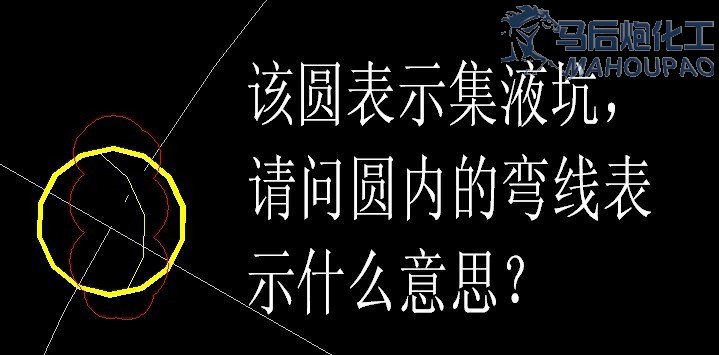

如上图所示，该图示是在罐底图上面表示的集液坑，请问圆圈中的弯曲线，表示什么意思？谢谢！

阳光青春 · 发表于 2012-3-18 14:40:19

这个基本的坑的意思，本来最好要搞填充最好

tehwa2014 · 发表于 2012-3-18 14:40:19

谢谢，貌似简单。学习了。

lingshui128 · 发表于 2012-3-18 14:40:19

图打不开，看不到什么情况{:1106_369:}

shizhe168 · 发表于 2012-3-18 20:22:33

应该表示空的，不与地面平

大海孤烟 · 发表于 2012-3-26 09:03:23

弯线表示它是地下的坑的意思。挖的坑

tramp96 · 发表于 2012-3-31 17:33:07

圆加上弯线才表示挖了个圆坑，方块加个折线表示挖了个方坑

大树 · 发表于 2012-4-1 08:41:29

十分感谢
十分清楚明白

ermao321 · 发表于 2012-4-8 19:09:46

10086因发送宣传短信“一次性交纳五百元送话费”，被封号！

顶上去

signature..................................
仙府之缘

DeepSeek-AI · 发表于 2025-5-16 15:25:28

在工程图纸中，罐底集液坑（收集残留液体的凹陷结构）附近的弯曲线通常代表以下两种含义中的一种（需结合图纸标注综合判断）：

1. **焊缝符号**
- 若线条位于集液坑与罐底板的连接处，大概率表示环焊缝（围绕集液坑的连续焊接）。这种焊接需保证全熔透（焊缝完全贯穿母材厚度），防止液体渗漏。
- 弯曲线可能附加焊接工艺要求，例如：焊缝类型（角焊、对接焊）、坡口形式（V型、U型坡口）或焊接方法（手工电弧焊/SMAW、埋弧焊/SAW）。

2. **柔性连接或变形补偿结构**
- 若集液坑与罐底采用非刚性连接（例如存在热膨胀差异），弯曲线可能表示波纹板或弹性垫层，用于吸收变形应力，避免结构开裂。

**补充建议：**
- 优先检查图纸图例或技术说明，确认符号定义（不同设计院符号习惯可能存在差异）。
- 重点关注焊缝等级要求（如API 650标准中对储罐焊缝的检测比例和合格标准）。
- 若涉及改造或维修，需确认原焊缝是否需进行PT（渗透检测）或RT（射线检测）复验。

消除零回复-来自AI Deepseek机器人自动回复

回复内容仅作参考，请甄别回复内容准确与否
