在线CAD（云CAD）实现自定义实体的详细方法

lihao2014

前言

自定义实体在CAD二次开发中使用的频率较高，本章节主要阐述网页CAD中使用自定义实体的方法，mxcad可以根据用户的具体需求来创建和管理自定义实体，可以通过从自定义实体类 McDbCustomEntity()中继承实体的名称、属性、方法，也可结合自身需求对自定义实体类中的属性或方法进行重写。

设置自定义实体

下面以自定义直线为例来介绍如何使用自定义实体，效果如图：


1. 定义自定义实体类继承McDbCustomEntity 类，代码如下：

1.    class McDbTestLineCustomEntity extends McDbCustomEntity {

2.      private pt1: McGePoint3d = new McGePoint3d();

3.      private pt2: McGePoint3d = new McGePoint3d();

4.      constructor(imp?: any) {

5.        super(imp);

6.      }

7.      public create(imp: any) {

8.        return new McDbTestLineCustomEntity(imp)

9.      }

10.      public getTypeName(): string {

11.        return "McDbTestLineCustomEntity";

12.      }

13.    }

复制代码

2. 通过重写 dwgInFields()函数读取自定义实体数据，dwgOutFields()函数写入自定义实体数据（在从文件读取实体或把实体写入文件时，复制实体等地方都会调用这两个函数），代码如下：

1.     public dwgInFields(filter: IMcDbDwgFiler): boolean {

2.        this.pt1 = filter.readPoint("pt1").val;

3.        this.pt2 = filter.readPoint("pt2").val;

4.        return true;

5.      }

6.      public dwgOutFields(filter: IMcDbDwgFiler): boolean {

7.        filter.writePoint("pt1", this.pt1);

8.        filter.writePoint("pt2", this.pt2);

9.        return true;

10.      }

复制代码

3. getGripPoints()方法是在点击这个渲染好的图形时提供一个操作点位，即返回自定义的编辑夹点，并在点击操作点移动的回调函数moveGripPointsAt()中处理夹点编辑结果，参考代码如下：

1.   public moveGripPointsAt(iIndex: number, dXOffset: number, dYOffset: number, dZOffset: number) {

2.        this.assertWrite();

3.        if (iIndex == 0) {

4.          this.pt1.x += dXOffset;

5.          this.pt1.y += dYOffset;

6.          this.pt1.z += dZOffset;

7.        }

8.        else if (iIndex == 1) {

9.          this.pt2.x += dXOffset;

10.          this.pt2.y += dYOffset;

11.          this.pt2.z += dZOffset;

12.        }

13.      };

14.      public getGripPoints(): McGePoint3dArray {

15.        let ret = new McGePoint3dArray()

16.        ret.append(this.pt1);

17.        ret.append(this.pt2);

18.        return ret;

19.      };

复制代码

4. 每次触发动态绘制worldDraw，就会将原本的实例对象删掉(同时也会删除渲染的three.js物体对象)，通过create方法重新创建实例，参考代码如下：

1.      public worldDraw(draw: MxCADWorldDraw): void {

2.        let tmpline = new McDbLine(this.pt1, this.pt2);

3.        draw.drawEntity(tmpline);

4.      }

复制代码

5. 在程序启动的时候，调用rxInit函数，自定义实体的类型信息注册到系统中，参考代码如下：

1.     MxFun.on("mxcadApplicationCreatedMxCADObject", (param) => {

2.         //McDbTestLineCustomEntity 自定义实体

3.         new McDbTestLineCustomEntity().rxInit();

4.     })

复制代码

完整代码如下：

1. import { IMcDbDwgFiler, McDbCustomEntity, McDbLine, McGePoint3d, McGePoint3dArray, MxCADUiPrPoint, MxCADWorldDraw, MxCpp } from "mxcad";

2. export class McDbTestLineCustomEntity extends McDbCustomEntity {

3.     private pt1: McGePoint3d = new McGePoint3d();

4.     private pt2: McGePoint3d = new McGePoint3d();

5.     constructor(imp?: any) {

6.         super(imp);

7.     }

8.     public create(imp: any) {

9.         return new McDbTestLineCustomEntity(imp)

10.     }

11.     public getTypeName(): string {

12.         return "McDbTestLineCustomEntity";

13.     }

14.     public dwgInFields(filter: IMcDbDwgFiler): boolean {

15.         this.pt1 = filter.readPoint("pt1").val;

16.         this.pt2 = filter.readPoint("pt2").val;

17.         return true;

18.     }

19.     public dwgOutFields(filter: IMcDbDwgFiler): boolean {

20.         filter.writePoint("pt1", this.pt1);

21.         filter.writePoint("pt2", this.pt2);

22.         return true;

23.     }

24.     public moveGripPointsAt(iIndex: number, dXOffset: number, dYOffset: number, dZOffset: number) {

25.         this.assertWrite();

26.         if (iIndex == 0) {

27.             this.pt1.x += dXOffset;

28.             this.pt1.y += dYOffset;

29.             this.pt1.z += dZOffset;

30.         }

31.         else if (iIndex == 1) {

32.             this.pt2.x += dXOffset;

33.             this.pt2.y += dYOffset;

34.             this.pt2.z += dZOffset;

35.         }

36.     };

37.     public getGripPoints(): McGePoint3dArray {

38.         let ret = new McGePoint3dArray()

39.         ret.append(this.pt1);

40.         ret.append(this.pt2);

41.         return ret;

42.     };

43.     public worldDraw(draw: MxCADWorldDraw): void {

44.         let tmpline = new McDbLine(this.pt1, this.pt2);

45.         draw.drawEntity(tmpline);

46.     }

47.     public setPoint1(pt1: McGePoint3d) {

48.         this.assertWrite();

49.         this.pt1 = pt1.clone();

50.     }

51.     public setPoint2(pt2: McGePoint3d) {

52.         this.assertWrite();

53.         this.pt2 = pt2.clone();

54.     }

55.     public getPoint1() {

56.         return this.pt1;

57.     }

58.     public getPoint2() {

59.         return this.pt2;

60.     }

61. }

62. export async function MxTest_DrawCustomEntity() {

63.     let mxcad = MxCpp.getCurrentMxCAD();

64.     const getPoint = new MxCADUiPrPoint();

65.     getPoint.setMessage("\n指定一点:");

66.     let pt1 = (await getPoint.go());

67.     if (!pt1) return;

68.     getPoint.setBasePt(pt1);

69.     getPoint.setUseBasePt(true);

70.     getPoint.setMessage("\n指定二点:");

71.     let pt2 = (await getPoint.go());

72.     if (!pt2) return;

73.     let myline = new McDbTestLineCustomEntity();

74.     myline.setPoint1(pt1);

75.     myline.setPoint2(pt2);

76.     mxcad.drawEntity(myline);

77. }

复制代码

实际演练

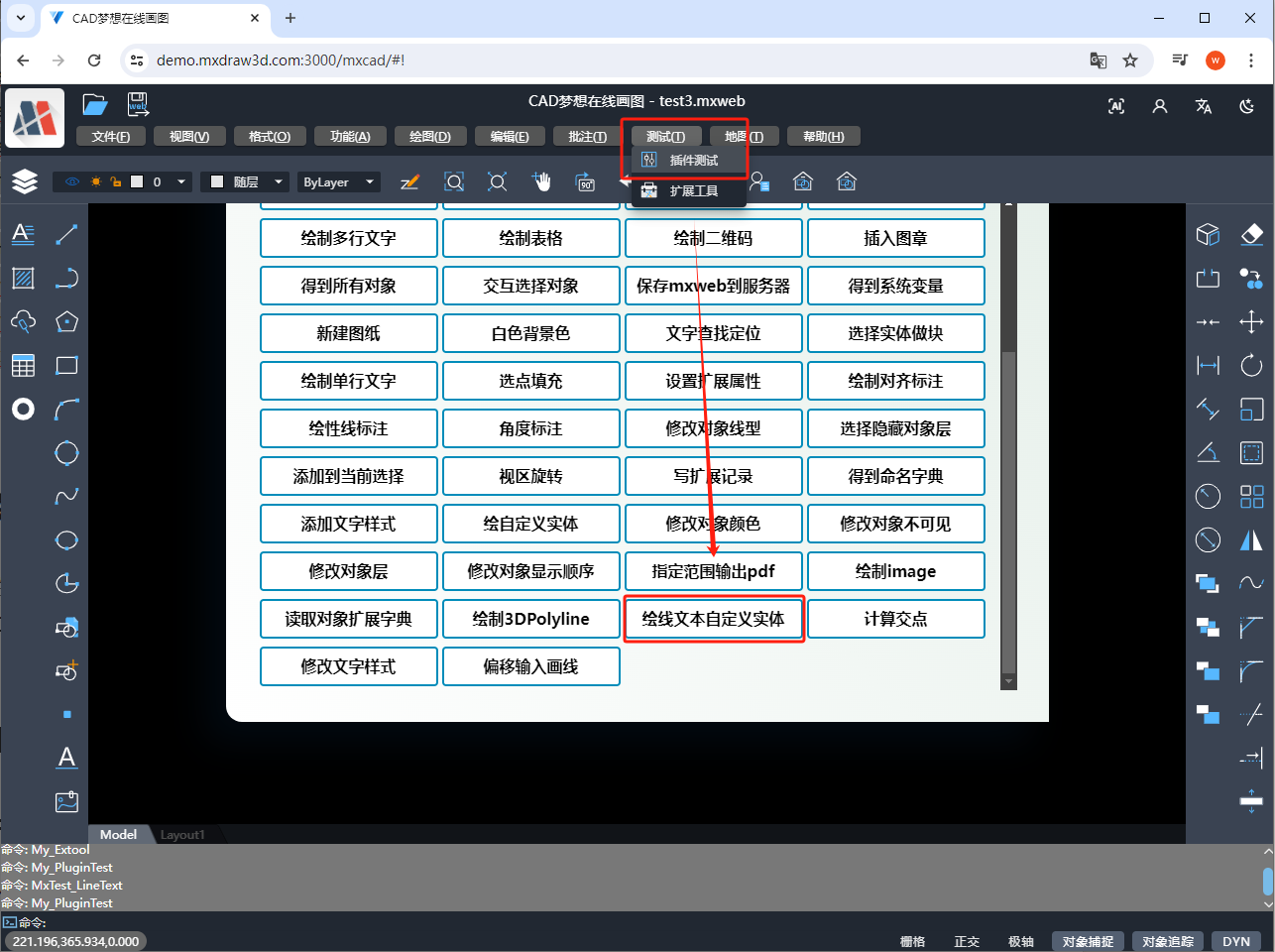

上面的代码是最简单的画直线的操作，更复杂点的自定义实体例子，可以打开在线DEMO查看，如下图：


首先我们自定义一条自带文本且两个端点以圆结束的直线，其中线段自带的文本可自定义设置，默显示认为线段长度，其实现方法如下：

1. 根据上述自定义实体的方法，我们通过继承 McDbCustomEntity 类来初始化我们的自定义实体，代码如下：

1. // 新创建 McDbLineText 类，继承McDbCustomEntity

2.    class McDbLineText extends McDbCustomEntity {

3.        //设置McDbLineText类中的两个直线端点 pt1、pt2

4.        //以及显示线段长度的文字_text和文字大小_textsize

5.        private pt1: McGePoint3d = new McGePoint3d();

6.        private pt2: McGePoint3d = new McGePoint3d();

7.        private _text: string = "";

8.        private _textsize: number = 10;

9.        //构造函数

10.        constructor(imp?: any) {

11.            super(imp);

12.        }

13.        //创建函数

14.        public create(imp: any) {

15.            return new McDbLineText(imp)

16.        }

17.        //获取类型

18.        public getTypeName(): string {

19.            return "McDbLineText";

20.        }

21.        //设置或获取文本值

22.        public set text(val: string) {

23.            this._text = val;

24.        }

25.        public get text(): string {

26.            return this._text;

27.        }

28.        //设置或获取文本大小

29.        public set textsize(val: number) {

30.            this._textsize = val;

31.        }

32.        public get textsize(): number {

33.            return this._textsize;

34.        }

35.        //读取自定义实体数据pt1、pt2、_text、_textsize

36.        public dwgInFields(filter: IMcDbDwgFiler): boolean {

37.            this.pt1 = filter.readPoint("pt1").val;

38.            this.pt2 = filter.readPoint("pt2").val;

39.            this._text = filter.readString("text").val;

40.            this._textsize = filter.readDouble("textsize").val;

41.            return true;

42.        }

43.        //写入自定义实体数据pt1、pt2、_text、_textsize

44.        public dwgOutFields(filter: IMcDbDwgFiler): boolean {

45.            filter.writePoint("pt1", this.pt1);

46.            filter.writePoint("pt2", this.pt2);

47.            filter.writeString("text", this._text);

48.            filter.writeDouble("textsize", this._textsize);

49.            return true;

50.        }

51.        //自定义同步函数，当其他对象与该对象相连时同步数据

52.        private fineLink(pt: McGePoint3d): any {

53.            let ret: any = {};

54.            let myId = this.getObjectID();

55.            let dSearch = this._textsize * 0.5;;

56.            let filter = new MxCADResbuf();

57.            filter.AddString("McDbCustomEntity", 5020);

58.            let ss = new MxCADSelectionSet();

59.            ss.crossingSelect(pt.x - dSearch, pt.y - dSearch, pt.x + dSearch, pt.y + dSearch, filter);

60.            ss.forEach((id) => {

61.                if (id == myId)

62.                    return;

63.                let ent = id.getMcDbEntity();

64.                if (!ent) return;

65.                if (ent instanceof McDbLineText) {

66.                    let line = (ent as McDbLineText);

67.                    let linkPoint = line.getPoint1();

68.                    let link_pos = 0;

69.                    // 得到直线与图块连接的端点坐标.

70.                    let dist = line.getPoint1().distanceTo(pt);

71.                    if (dist > line.getPoint2().distanceTo(pt)) {

72.                        dist = line.getPoint2().distanceTo(pt);

73.                        linkPoint = line.getPoint2();

74.                        link_pos = 1;

75.                    }

76.                    if (dist < dSearch) {

77.                        ret[id.id] = { link_point: linkPoint,link_pos:link_pos };

78.                    }

79.                }

80.            });

81.            return ret;

82.        }

83.        //处理夹点编辑效果

84.        public moveGripPointsAt(iIndex: number, dXOffset: number, dYOffset: number, dZOffset: number) {

85.            this.assertWrite();

86.            let pt:McGePoint3d = this.pt1.clone();

87.            let new_pt:McGePoint3d = pt;

88.            if (iIndex == 0) {

89.                this.pt1.x += dXOffset;

90.                this.pt1.y += dYOffset;

91.                this.pt1.z += dZOffset;

92.                new_pt = this.pt1;

93.            }

94.            else if (iIndex == 1) {

95.                pt = this.pt2.clone();

96.                this.pt2.x += dXOffset;

97.                this.pt2.y += dYOffset;

98.                this.pt2.z += dZOffset;

99.                new_pt = this.pt2;

100.            }

101.            if (this.getObjectID().isValid()) {

102.                // 同步，与连接的其它对象。

103.                let linkobj = this.fineLink(pt)

104.                Object.keys(linkobj).forEach((id_val:any)=>{

105.                    let idFind = new McObjectId(id_val);

106.                    let lineFind = (idFind.getMcDbEntity() as McDbLineText);

107.                    if(linkobj[id_val].link_pos == 0){

108.                        lineFind.setPoint1(new_pt);

109.                    }

110.                    else{

111.                        lineFind.setPoint2(new_pt);

112.                    }

113.                  });

114.            }

115.        };

116.        //设置对象编辑点位

117.        public getGripPoints(): McGePoint3dArray {

118.            let ret = new McGePoint3dArray()

119.            ret.append(this.pt1);

120.            ret.append(this.pt2);

121.            return ret;

122.        };

123.        //动态绘制

124.        public worldDraw(draw: MxCADWorldDraw): void {

125.            let circle_r = this._textsize * 0.4;

126.            let vec2 = this.pt2.sub(this.pt1);

127.            vec2.normalize().mult(circle_r);

128.            let tmpline = new McDbLine(this.pt1.clone().addvec(vec2),

129.                                       this.pt2.clone().subvec(vec2));

130.            draw.drawEntity(tmpline);

131.            let vec = this.pt2.sub(this.pt1).mult(0.5);

132.            let midpt = this.pt1.clone().addvec(vec);

133.            if (vec.dotProduct(McGeVector3d.kXAxis) < 0) {

134.                vec.negate();

135.            }

136.            let ange = vec.angleTo2(McGeVector3d.kXAxis, McGeVector3d.kNegateZAxis);

137.            let str = this._text;

138.            if (str.length == 0) {

139.                str = this.pt1.distanceTo(this.pt2).toFixed(2);

140.            }

141.            vec.perpVector();

142.            if (vec.dotProduct(McGeVector3d.kYAxis) < 0) {

143.                vec.negate();

144.            }

145.            vec.normalize().mult(this._textsize * 0.2);

146.            let text = new McDbText();

147.            text.textString = str;

148.            text.position = midpt.clone().addvec(vec);

149.            text.alignmentPoint = midpt.clone().addvec(vec);

150.            text.rotation = ange;

151.            text.verticalMode = McDb.TextVertMode.kTextBottom;

152.            text.horizontalMode = McDb.TextHorzMode.kTextCenter;

153.            text.height = this._textsize;

154.            draw.drawEntity(text)

155.            let circle1 = new McDbCircle();

156.            circle1.center = this.pt1;

157.            circle1.radius = circle_r;

158.            draw.drawEntity(circle1);

159.

160.            let circle2= new McDbCircle();

161.            circle2.center = this.pt2;

162.            circle2.radius = circle_r;

163.            draw.drawEntity(circle2);

164.        }

165.        // 设置pt1

166.        public setPoint1(pt1: McGePoint3d) {

167.            this.assertWrite();

168.            this.pt1 = pt1.clone();

169.        }

170.        // 设置pt2

171.        public setPoint2(pt2: McGePoint3d) {

172.            this.assertWrite();

173.            this.pt2 = pt2.clone();

174.        }

175.        // 获取pt1

176.        public getPoint1() {

177.            return this.pt1;

178.        }

179.        //获取pt2

180.        public getPoint2() {

181.            return this.pt2;

182.        }

183.    }

复制代码

2. 调用上述实现的自定义类 McDbLineText ，实现绘制函数。

2.1基础绘制：用户自定义直线两端点，代码如下：

1.   //基础绘制函数

2.

3.    function Mx_baseLineText(){

4.

5.      let mxcad = MxCpp.getCurrentMxCAD();

6.

7.      const getPoint = new MxCADUiPrPoint();

8.

9.      getPoint.setMessage("\n指定一点:");

10.

11.      let pt1 = (await getPoint.go());

12.

13.      if (!pt1) return;

14.

15.      getPoint.setBasePt(pt1);

16.

17.      getPoint.setUseBasePt(true);

18.

19.      getPoint.setMessage("\n指定二点:");

20.

21.      let pt2 = (await getPoint.go());

22.

23.      if (!pt2) return;

24.

25.      let myline = new McDbLineText();

26.

27.      new McDbLineText().rxInit();

28.

29.      myline.setPoint1(pt1);

30.

31.      myline.setPoint2(pt2);

32.

33.      myline.textsize = mxcad.mxdraw.screenCoordLong2Doc(10);

34.

35.      mxcad.drawEntity(myline);

36.

37.    }

复制代码

其实现效果如下：

2.2端点联动：设置多条线段相连为一个整体，节点之间相互关联，代码如下：

1.    function Mx_testLineText(){

2.

3.        let mxcad = MxCpp.getCurrentMxCAD();

4.

5.        //设置联动端点

6.

7.        let pt1 = new McGePoint3d(100,100,0);

8.

9.        let pt2 = new McGePoint3d(200,150,0);

10.

11.        let pt3 = new McGePoint3d(400,50,0);

12.

13.        let pt4 = new McGePoint3d(600,60,0);

14.

15.        let pt5 = new McGePoint3d(200,300,0);

16.

17.        let textsize = 5;

18.

19.        //第一条线

20.

21.        let myline1 = new McDbLineText();

22.

23.        myline1.setPoint1(pt1);

24.

25.        myline1.setPoint2(pt2);

26.

27.        myline1.textsize = textsize;

28.

29.        myline1.text = "自定义文本";

30.

31.        mxcad.drawEntity(myline1);

32.

33.        //第二条线

34.

35.        let myline2 = new McDbLineText();

36.

37.        myline2.setPoint1(pt2);

38.

39.        myline2.setPoint2(pt3);

40.

41.        myline2.textsize = textsize;

42.

43.        mxcad.drawEntity(myline2);

44.

45.        //第三条线

46.

47.        let myline3 = new McDbLineText();

48.

49.        myline3.setPoint1(pt3);

50.

51.        myline3.setPoint2(pt4);

52.

53.        myline3.textsize = textsize;

54.

55.        mxcad.drawEntity(myline3);

56.

57.        //第四条线

58.

59.        let myline4 = new McDbLineText();

60.

61.        myline4.setPoint1(pt2);

62.

63.        myline4.setPoint2(pt5);

64.

65.        myline4.textsize = textsize;

66.

67.        mxcad.drawEntity(myline4);

68.

69.        //把所有的实体都放到当前显示视区

70.

71.        mxcad.zoomW(new McGePoint3d(-300,-300,0),new McGePoint3d(650,500,0));

72.

73.        //更新视区显示

74.

75.        mxcad.updateDisplay();

76.

77.    }

复制代码

其实现效果如下：

DEMO源码下载地址

https://gitee.com/mxcadx/mxdraw-article/blob/master/%E7%BD%91%E9%A1%B5CAD%E4%BA%8C%E6%AC%A1%E5%BC%80%E5%8F%91%E8%87%AA%E5%AE%9A%E4%B9%89%E5%AE%9E%E4%BD%93/demo.7z

天不负有心人

LiuTao99

Frank_2013

FC小虾米

感谢楼主的无私分享！要想马后炮化工好 就靠你我他

huiju2010

谢谢楼主分享

ccwd2008

感谢楼主的无私分享！要想马后炮化工好 就靠你我他

llzhao

这个帖子不回对不起自己！我想我是一天也不能离开马后炮化工。

fengxiaozi4212

人生初见1314

楼主太厉害了！楼主，I*老*虎*U！我觉得马后炮化工真是个好地方！

gcq889395

谢谢楼主分享，一天离不开马后炮

武帝001

littletudougo

.................................
