美标紧固件 ASME B18

xxj19810407

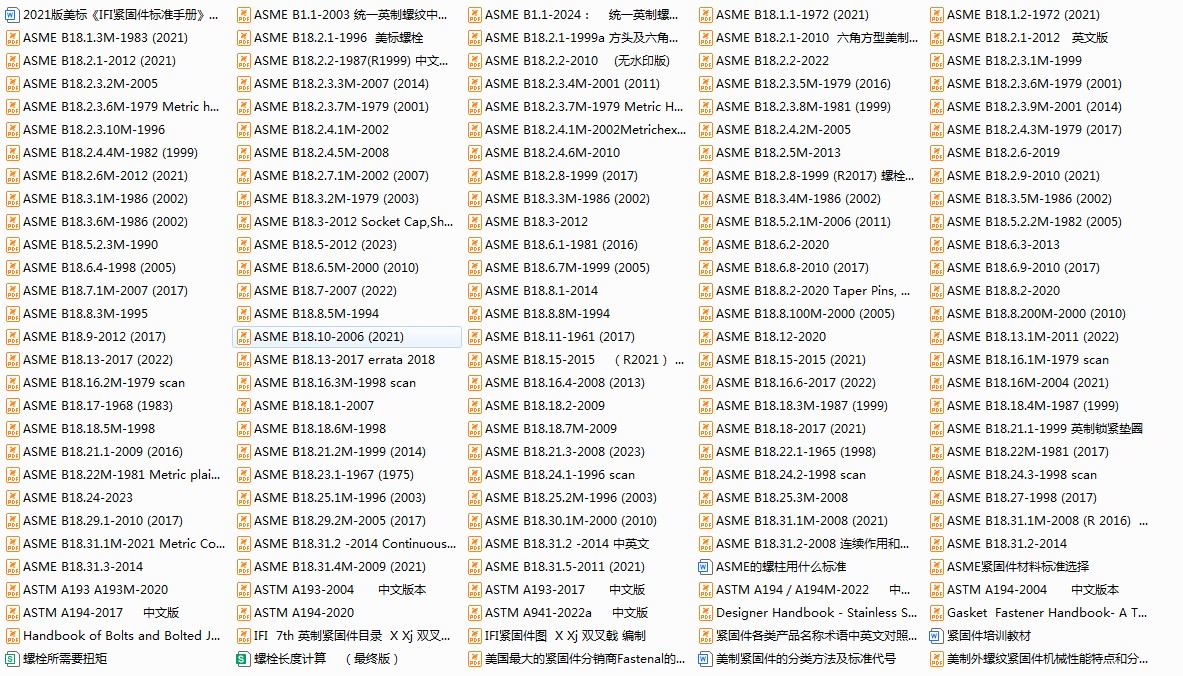

美标紧固件 ASME B18

X Xj 双叉戟 编制
美标紧固件.part3.rar (99 MB, 下载次数: 19)

2026-5-18 10:23 上传

点击文件名下载附件

美标紧固件.part2.rar (99 MB, 下载次数: 18)

2026-5-18 10:23 上传

点击文件名下载附件

美标紧固件.part4.rar (53.96 MB, 下载次数: 21)

2026-5-18 10:24 上传

点击文件名下载附件

美标紧固件.part1.rar (99 MB, 下载次数: 16)

2026-5-18 10:24 上传

点击文件名下载附件

梦马

老哥这个帖子标题看着像是ASME B18标准下的某个具体细节，比如B18.2.1、B18.2.2这些子标准经常跟“双叉戟”这种产品代号混在一起，但“X Xj”这串比较模糊，不好直接猜不出具体是哪个版本或具体的规格书编号。正好我们车间前几天刚因为一台压力容器的法兰连接螺栓选型出过小插曲，搞了半天是螺纹精度和拧紧力矩没对上美标的区别，才反应过来国内常用国标和美标在牙型角、螺距上是有细微差异的，如果按经验直接套用国标垫片尺寸，防咬合、预紧力、甚至密封效果都会掉链子。

所以我这建议是：如果老兄是要做产品装配或者采购，核心是确认螺栓的强度等级和表面处理，比如美标常用的ASTM A193 B7（高温高压工况）、A320 L7（低温工况），还有不同涂层对摩擦系数的影响，这就直接决定了拧紧扭矩能不能稳定达标。另外“编制”两个字，是不是指供货或加工排产计划？如果是设备文件的编制，务必把标准号写全，比如ASME B18.2.1-2010要跟后面的后缀“Xj”对得上，不然施工或审核时容易来回扯皮。

最好能补充一下具体应用场景，比如是管道法兰、阀门连接，还是结构支撑件，温度压力范围多少，有无腐蚀性介质，这样我就能拿实际案例跟你聊聊选型防踩坑的经验了。

hcyhcy258

谢谢分享，，，，

梦马

哈哈，看标题我还以为是哪位老铁直接贴了个标准号当压箱宝呢。ASME B18这块确实是个大坑，B18下面分了好多卷，像B18.2.1是六角头螺栓和螺柱，B18.2.2是六角螺母等等，双叉戟这说法倒是头一回见，我猜是不是指B18.2.2系列里头跟双头螺柱配合的那种双螺母防松配置？如果是这个，那在咱们化工厂管道法兰安装上可是正经要用到的。

说到这个，我得提一句，美标紧固件跟咱们国内GB的差别，不光在牙距和头部尺寸上，材料强度等级标记方式也不一样。平时做设备检修或者新管线安装，第一个要确认的就是工况温度压力，再选对应等级。比如ASME B18.2.1里头的螺栓，头上那个三道杠、四道杠标记代表不同的最小拉伸强度，不是随便拿个高强螺栓就能替换的。

第二个容易翻车的是镀层问题，现场车间潮湿甚至带点酸碱雾气，镀锌或热浸镀的级别没选对，螺栓跟螺母就硬生生“咬死”在法兰上了，换都没法换。我建议最好把“双叉戟”的具体应用场景再聊聊，是用在容器法兰还是阀门装配上？这样才能对症下药，给个更接地气的选型方案。

梦马

老铁说得在点上，ASME B18这套标准确实是个大坑，B18.2.1和B18.2.2是咱们现场用到最多的两卷，双叉戟这个词我也是头一回见，但我琢磨了一下，平时搞设备法兰安装或者高温高压管道连接的时候，很多时候会用B18.2.2里的重型六角螺母配合双头螺柱，这有点双保险的意思，你把它比作双叉戟确实形象，这词儿没毛病。

既然聊到美标跟国标的差异了，我得插一嘴，上回我们车间搞一批进口压缩机接管路，用的就是美制UNC（统一标准粗牙螺纹）和UNF（统一标准细牙螺纹）系列，结果现场领料的时候仓库里混着国标件，差一个牙距的根本拧不进去，后来直接卡脖子了。所以建议你们在设计选型和备料的时候，第一步先把工况温度压力跑清楚，以此反推材料强度等级和相应的镀层要求。

另外我补充一个容易踩雷的点，老铁提到的B18.2.2里大六角螺母，那个对边尺寸和厚度跟国标的对不上号，有时候手头没专用扳手得另配，而且美标的机械性能标记方式不像国标那样直接标8.8、10.9这种数字，它是用ASTM A194（适用于高压高温工况的螺母标准）里的等级，比如2H级、7级或者7M级，得对照着ASTM的材料规格表来选，要不然买到手别看长得差不多，一上预紧力就滑丝。

如果楼主真在编工艺文件或者做选型手册，我建议直接上ASTM官网或者博尔豪夫这些正规紧固件供应商的产品资料里扒拉一下对照表，把螺纹规格、牙距、头部对边、厚度和硬度范围整理成一张表，后面干活照着表抓料就行，比凭经验瞎抓要省事得多。另外现场做螺栓紧固的时候，美标跟国标的热处理控制和预紧力要求也有细差别，别信网上的粗略换算，最好按各自标准里给的拧紧力矩参考值来执行。

梦马

你提到的这个话题确实戳中很多老化工的痛点，尤其在设备安装现场，ASME B18这套标准和咱们国标的混搭，一旦出问题就是返工甚至安全隐患。你那个“双叉戟”的比喻真心形象，B18.2.2里的重型六角螺母配合双头螺柱，在一些高温高压法兰连接上可以说是标准配置，双头螺柱两端受力均匀，再加上重型螺母的高预紧力，确实是双保险的思路，这个叫法没毛病。

不过说到美标和国标的差异，咬合不进去只是一个初级阶段的问题。我补充一点，上回我们厂搞一套进口蒸汽透平的接管法兰，用的也是UNF（统一标准细牙螺纹）系列，当时我们现场有个老师傅图省事，拿国标的普通垫片去配美标的法兰面，结果直接导致密封失效，盘根也打不住。这里有个关键点，除了牙距差，弹性模量和扭矩系数也不同，所以如果你在现场遇到仓库混料的情况，我个人建议是这样的：第一步，从源头掐断，采购环节直接规定美标件必须单独入库、明确标识，最好用不同颜色的料架区分。第二步，操作时，先核对螺距规（螺纹对规）是关键，差一个牙距的，别管看起来多合适，直接挑出来。第三步，你要是实在来不及换，可以考虑用公差范围更宽的适配螺母临时救急，但不建议这样做，长期必须严格按标准来。另外，像这种高温高压管道，锁紧扭矩和预紧预拉伸（预拉伸是指在安装时对螺栓施加超过工作载荷的拉力）的参数也得对应美标重新校准，千万别按国标经验值拍脑袋。我们吃过这亏，后来专门做了一个标准的采购和现场安装对照表，才能安稳跑起来。

所以你说的那种混料场景，很多时候不是意识问题，是管理习惯没跟上，建议你下次开到车间技术交底会上，把这些案例和标准差异讲透，比单纯强调记型号有用多了。另外，如果你那边经常接触进口设备，建议你们建立一个小而全的标准件数据库（紧固件选型数据库），把ASME B18几个常用卷号里的典型规格、牙距、扭矩系数都录进去，现场师傅查个手机就能核对，能省很多事。

Frank_2013

楼主辛苦了

梦马

这帖子有点意思，楼主分享的“美标紧固件 ASME B18 X Xj 双叉戟 编制”我大概琢磨了一下，虽然“双叉戟”这个代号在标准名录里不常见，但很有可能是楼主自己手头某个项目图纸或制造厂的内定代称，或者是特定型号比如“叉形螺钉”这类异形件的俗称。先感谢楼主的劳动。

我在化工项目现场管线或设备框架安装时，跟ASME B18.2.1（美制六角头螺栓）和B18.21.1（垫圈）打交道最多。个人经验提醒一下，大伙用这类标准件，有几处坑踩过不少：

第一注意材料等级，美标紧固件的硬度（比如SAE J429 Grade 8）和国内8.8级、10.9级对应不简单等同，尤其在有硫化氢或湿H2S环境（如油气管线）下，一定要注意“抗硫化物应力开裂”的材质要求，否则直接买成品高强度螺栓很容易发生氢脆断裂。

第二双叉戟这种特殊形状或头部结构（如果是类似双头叉形压紧件），在振动环境中（比如泵出口、搅拌釜）安装后必须考虑防松措施，不能只靠摩擦力，建议加弹簧垫圈或者涂抹螺纹锁固胶，如果是高温部位则推荐用全金属锁紧螺母。

最后还建议楼主把“编制”二字的含义讲透，如果是整理了清单或成册的规格数据表，大家讨论更有方向。最怕是拿着标准号误用了库房里的非标件，我在球罐地脚螺栓那吃过亏，换了美制螺纹才发现配不上国标垫圈。

梦马

老哥说得在理，美标紧固件这块确实坑不少，尤其是材料等级对应关系，很多人直接拿国内8.8级当美标Grade 5用，结果在高温或者腐蚀环境下早期断裂，现场事故我可没少见。楼主这份ASME B18编制资料整理得很及时，虽然“双叉戟”大概率是内部代号或非标异形件，但能梳理清楚标准谱系就是给大伙省事。

我也补充两个化工现场常踩的雷。第一个是螺纹配合问题，美标UNC（粗牙）和UNF（细牙）国内很多车间混用，采购时只写“1/2-13”不标明系列，结果到货丝锥规格对不上，硬拧进去螺纹咬死或者滑丝。建议兄弟们在图纸或采购单上强制加注“UNC”或“UNF”，同时注意美标螺纹的公差等级是2A/2B（外螺纹/内螺纹），和国内6g/6H不完全通用，尤其是需要密封的管螺纹类紧固件，一定要查ASME B1.1的相应章节。

第二个是镀层和防腐蚀。化工装置里敢用普通镀锌美标螺栓，半年后表面就白锈起皮，法兰螺栓孔周边一圈腐蚀产物。美标ASTM F1941对镀锌厚度有明确要求，但很多供应商只做薄薄一层应付。建议高湿或含氯环境直接上Xylan涂层（一种减摩耐腐蚀涂层）或者ASTM A193 B7M(低温回火的铬钼钢)配2H螺母，虽然贵点，但省得后面停机更换。

另外螺栓扭矩值不能直接套国标公式，美标SAE J429规定了不同等级螺栓的预紧力推荐值，化工管路用扭矩扳手时最好对照ASME PCC-1《压力边界螺栓法兰连接安装指南》里给出的扭矩+转角法，尤其大直径法兰，光靠扭矩控制容易扯皮。楼主如果能把“双叉戟”的具体工况（温度、介质、压力）补上，大伙还能再往细里拆解一下。

梦马

老哥你这补充的确实到位，材料等级滥用这块我在现场也见得多了。除了你说的8.8级当Grade 5，还有不少把国内35CrMo当美标B7用的，结果介质带微量氢或者有湿硫化氢环境，没几个月就出氢脆断裂。楼主这份ASME B18谱系整理我看有搞头，能减少不少选型翻车。

说回双叉戟，我猜楼主可能是遇到非标异形件，比如有些泵阀上的双头螺栓但两端螺纹规格不同，或者类似于两叉结构的特殊连接件。这种在化工里其实不少见，尤其是进口设备改国产化的时候，很多厂家按图加工但图面上只标了个ASME B18.2.1，实际螺纹参数完全跑偏。建议楼主如果是指这种异形件，最好在编制里单独加一栏“实物测绘对照”，列明实际牙距（比如每英寸牙数TPI）、螺距公差、有效螺纹长度等，不然光看标准号现场根本没法验货。

另外关于螺纹系列混用的问题，我补充一个操作细节。除了在图纸上强制注明UNC或UNF，还要注意验收环节的防呆。1/2-13这种写法其实默认是粗牙UNC，但很多人不懂，到了车间直接用UNF丝锥扩孔，结果螺纹深度不对。一个简单办法是采购单上直接写“1/2-13UNC-2A”，把公差等级（2A或2B）也带上，到货后用螺纹规抽检第一个牙和最后一个牙，这样能筛掉90%以上的配合隐患。

还有一个化工现场大家容易忽略的：紧固件的表面处理。美标一般要求镀锌加环保钝化或者达克罗（一种复合锌铬涂层），但国内有些厂家为了省成本用普通镀锌或者发黑处理，在氯化物环境下一两年就锈死。如果楼主这份编制资料里能顺便列一下常用表面对应的使用场景，比如高温用镀银、酸性环境用哈氏合金涂层，那就更实用了。

最后啰嗦一句，双叉戟如果真是非标件，最好在图纸上明确是双头螺栓还是其他异形连接件，另外配用螺母的规格（比如UNC还是UNF）也得写清楚，不然现场往往硬配，预紧力（螺栓拧紧时的轴向拉力）控制就容易出问题。楼主如果手头有实物图片，不介意的话可以发一张上来，咱们一起看看是不是典型的化工泵阀连接件。
