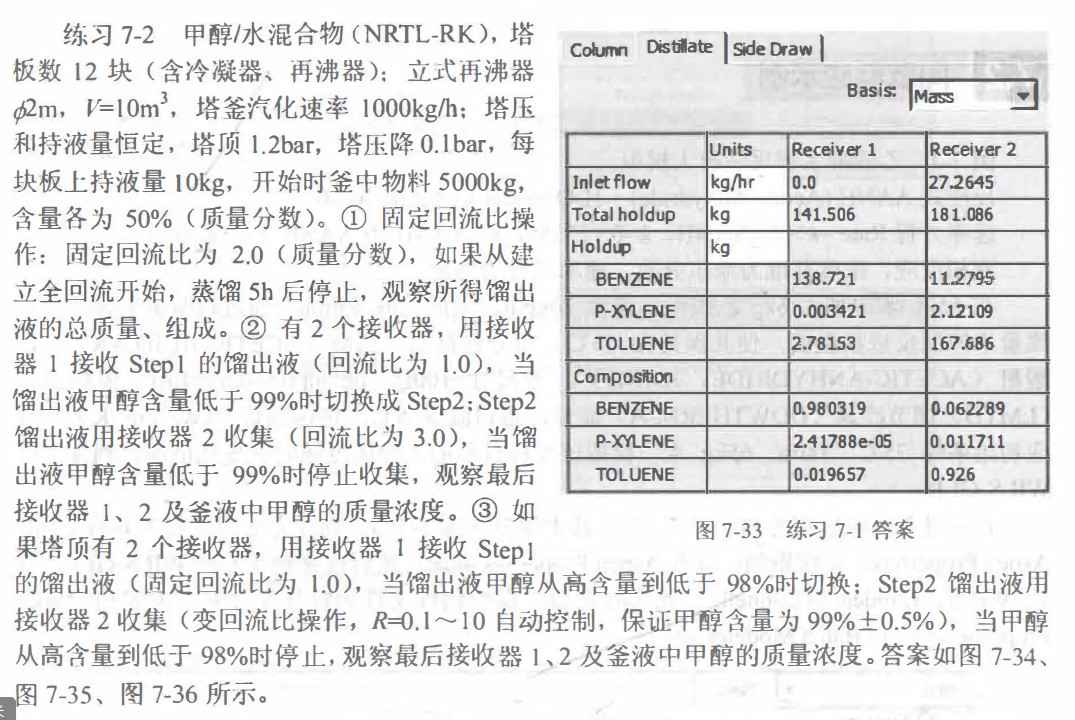

ASPEN间歇精馏求问-熊杰明老师第二版教程上的练习7-2第三问

梁lcx

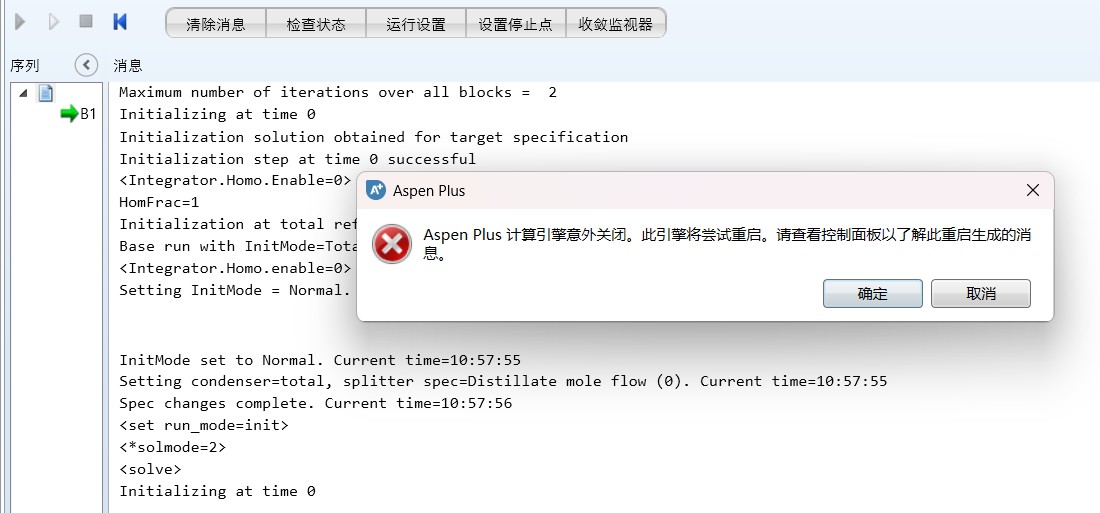

前两问计算答案和课本参考答案一致，主要是控制器这里设置有点疑惑，我感觉设置没有问题但是一运行软件就自动停止运行并且没有任何报错

梦马

间歇精馏跑着跑着直接无报错退出，这个我太熟了，十有八九不是控制器设错，是积分器或者塔内部变量算崩了，Aspen有时候不弹红字，直接给你来个优雅退出。你先别急着怀疑设置面板，回去看一下第三问的塔底再沸器热负荷或者塔顶采出速率有没有和塔径、塔板数匹配上，间歇精馏过程里持液量变化特别敏感，尤其是模拟跑到后期重组分富集时，物性计算容易在某个点不收敛，软件就悄悄自杀了。

另外有个坑你留意下，练习7-2第三问我记得需要切换到严格动态模式，不是普通稳态加个控制器就完事，你确认一下是不是在Dynamic模式里给塔设了正确的持液量初始值，包括塔板水力学初始条件，间歇精馏对塔板液相持液量初值很挑，填零或者默认值很容易导致积分器发散。控制器方面，PID正反作用、输出上下限、还有操纵变量和被控变量配对，这三样缺一个都会造成运行中途出问题，但一般不会完全无报错退出，更像是不收敛。

还有一个经验，你把求解器容差适当放松点，比如相对容差默认1e-4改成1e-3，有时候就能绕过去，再把动态积分步长上限调小，别让它自动跨太大步。要是还不行，把塔改成由简捷模型换成严格模型先跑一遍稳态，拿到初始液量分布再动态启动。你这前两问对着答案都对上了，说明基础建模没问题，卡在第三问多半是动态初始化或者求解器的事情，不是大改的问题，可以在论坛里把控制器的设置截图发出来，我再帮你细看。

梁lcx

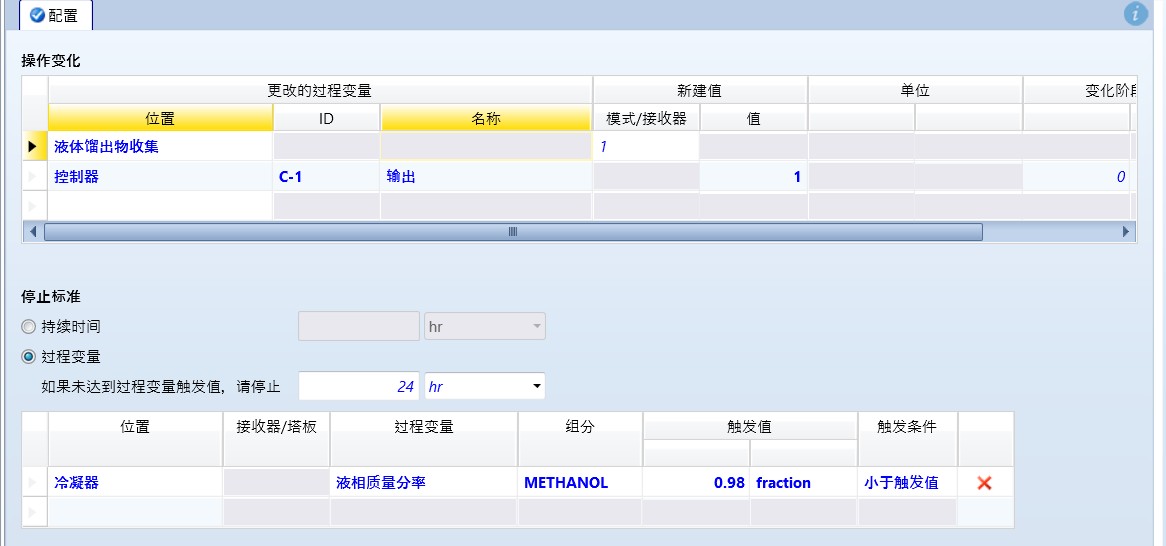

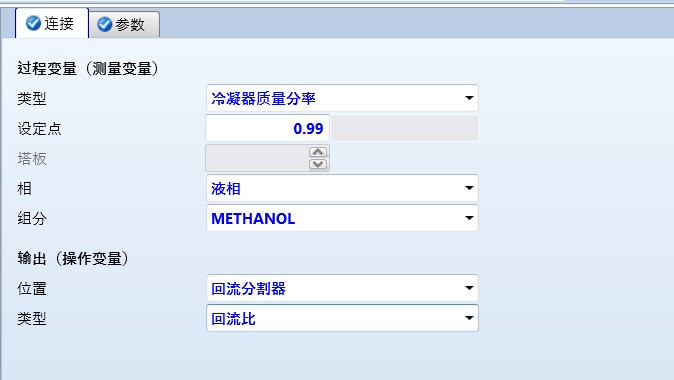

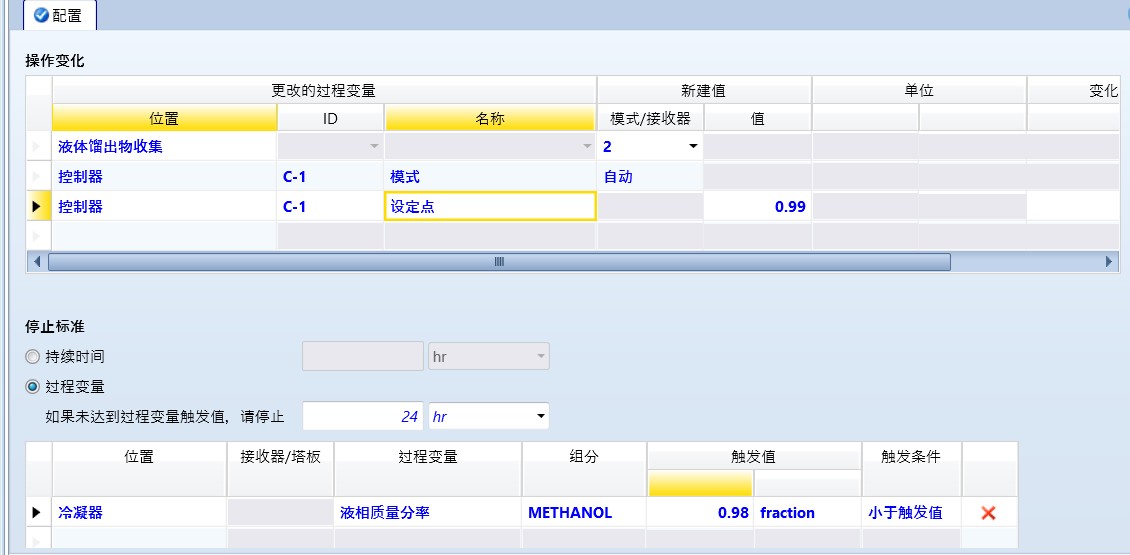

前辈，模拟跳停已经解决了，是塔釜加热设置出问题了，现在可以正常运行了，但是模拟结果有一点问题。根据题目要求在step1里面使用1号接收器接收甲醇馏分，回流比恒定为1，当甲醇馏分质量分数低于98%时，切换到step2并使用2号接收器接收馏分，通过改变回流比在0.1~10之间保证甲醇馏分的质量分率在0.995~0.985。图1和2是对控制器的设置，图3和图4是分别对step1和step2的操作设置，图5和图6是运行结果和参考答案。附件是我的源文件。由于回流比在控制器中被设为操作变量，因此在step1里面无法恒定回流比，所以我不确定step1的操作设置是否正确。从模拟结果中可以发现大部分的甲醇在step1过程中被精馏带出，单独运行step1操作发现step1已经在执行原本应该step2中运行的设置。请问像这种操作变量在某一步中作为恒定参数应该如何设置操作步骤？
