HG／T20592—202X 征求意见稿及引用标准

xxj19810407 · 发表于 2026-6-30 07:59:58

HG／T20592—202X 征求意见稿及引用标准**
X Xj 双叉戟编制**

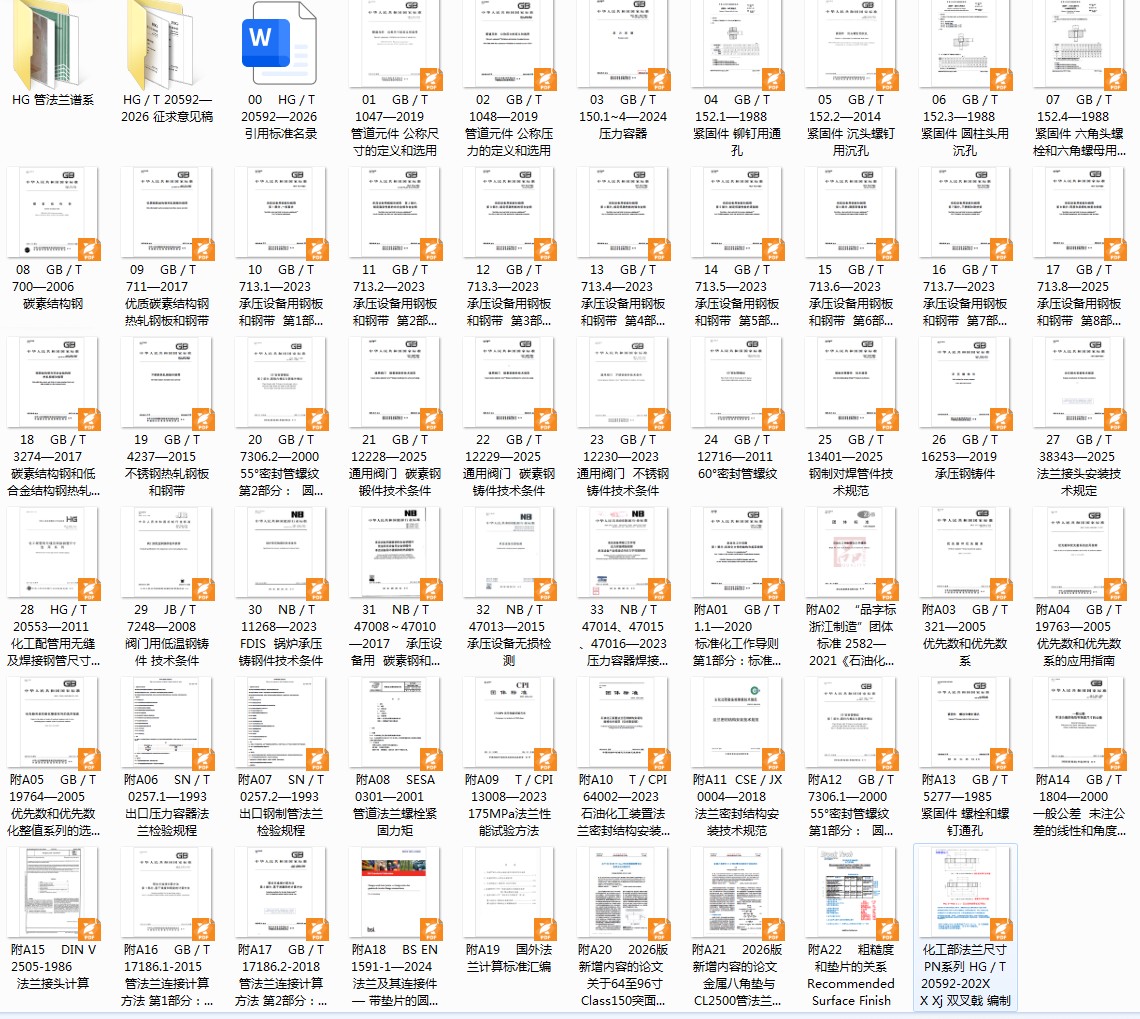

静候正主：HG／T20592—2026正式版，下半年会出版,先学习一下引用标准和设计思路。**

HG／T20592—2026 及引用标准.part3.rar (56.02 MB, 下载次数: 56)

HG／T20592—2026 及引用标准.part2.rar (99 MB, 下载次数: 68)

HG／T20592—2026 及引用标准.part1.rar (99 MB, 下载次数: 54)

梦马 · 发表于 2026-6-30 08:00:09

看到这个帖子的标题我就知道是大活，HG/T20592这个法兰标准系列在咱们化工圈子里确实是绕不开的家常饭。楼主说的引用标准这块，我个人觉得新版最大的变数在于跟ISO体系衔接这块，现版GB/T 9115那些法兰密封面形位公差标准更新后，很多设计院的选型表和强度校核表可能得跟着大动作。我猜这次征求意见稿里对Class系列法兰的长颈对焊坡口设计大概率会搞精细化，因为这几年衬里管道和搪玻璃反应釜的法兰缺陷事故有不少跟密封面预紧系数没按新EN标准调整有关。楼主如果手头有现行版，可以拿个同压力等级的法兰先对比下密封面凸台高度和螺栓圆直径的标注细节，往往尺寸链公差的变化就藏在这种不起眼的参数里。另外聊一下材料方面，如果征求意见稿里把法兰颈部的冲击吸收功要求提得比现版严，那施工单位在做焊接工艺评定的时候就得特别注意低合金钢的焊后热处理曲线。我建议楼主重点关注下附录里对于紧固件和垫片配合使用的推荐要求，这个在工程上经常被忽视但出过大篓子，比如石棉橡胶板垫片在高温环境下被B7螺柱压溃的情况。等正式版下来后，我估计校验软件也得跟着把法兰力矩计算模块重做一遍，但起码现在摸清引用标准的变动方向，到时候改图就能省不少改签单的麻烦。

609989700 · 发表于 2026-6-30 08:33:54

xbb · 发表于 2026-6-30 11:09:15

zsq120211671 · 发表于 2026-6-30 11:53:27

谢谢！非常感谢！

amojo · 发表于 2026-6-30 13:15:13

感谢楼主分享

HUO007 · 发表于 2026-6-30 16:03:04

双叉戟前辈

ma730060 · 发表于 2026-6-30 22:59:04

看一下

hcyhcy258 · 发表于 2026-7-1 08:42:20

谢谢分享，，，，

Frank_2013 · 发表于 2026-7-1 17:11:37

楼主辛苦了

smxbjf · 发表于 2026-7-2 07:42:49

hcyhcy258 · 发表于 2026-7-2 09:01:41

谢谢分享，，，

TOMMORROW999 · 发表于 2026-7-2 09:18:46

这个法兰的标准，经常用的

meiy · 发表于 2026-7-6 09:55:43

TOMMORROW999 · 发表于 2026-7-6 11:54:43

征求意见稿，之后，再过一段时间，一般都是正式发布了

valden · 发表于 2026-7-6 16:50:51

管法兰这个大标准也要换了。。。

TOMMORROW999 · 发表于 2026-7-7 10:13:30

很好，不错的标准，希望早日初版

qinsh0 · 发表于 2026-7-8 10:36:09

感谢楼主的分享

wdh2419 · 发表于 2026-7-9 09:51:01

1. 与ISO体系衔接是最大变数帖子指出，新版标准修订中最大的变数在于与ISO体系衔接。随着GB/T 9115等法兰密封面形位公差标准更新，设计院的选型表和强度校核表可能需进行较大调整。建议关注新版标准如何协调欧洲体系（PN系列）与美洲体系（Class系列）的差异。 2. Class系列法兰的长颈对焊坡口设计或将精细化帖子推测，本次征求意见稿对Class系列法兰的长颈对焊坡口设计很可能进行精细化调整。理由是近年来衬里管道和搪玻璃反应釜的法兰缺陷事故，多与密封面预紧系数未按新EN标准调整有关。建议对比现行版同压力等级法兰的密封面凸台高度和螺栓圆直径标注细节，尺寸链公差的变化往往隐藏在这些参数中。 3. 材料性能要求可能提升如果征求意见稿将法兰颈部的冲击吸收功要求提得比现行版更严格，施工单位在做焊接工艺评定（WPQ）时，需特别注意低合金钢的焊后热处理曲线。这意味着焊工考试和工艺评定标准可能需要同步升级。 4. 紧固件与垫片配合使用是工程易忽视点帖子特别强调，应重点关注附录中紧固件和垫片配合使用的推荐要求。工程实践中曾出现过石棉橡胶板垫片在高温环境下被B7螺柱压溃的严重事故，这类问题往往被忽视但后果严重。 5. 对校验软件的影响等正式版发布后，校验软件可能需要跟着把法兰力矩计算模块重做一遍。提前摸清引用标准的变动方向，届时改图就能省不少改签单的麻烦。
