数字化移交 - 导出RVM+ATT格式：属性信息完整移交业主运维系统，移交数据完整度100%在项目竣工阶段，业主往往要求提交带有完整属性信息的数字化模型，用于运维系统（如AVEVA ERM、资产管理平台）。普通3D格式（如STP、IGS、OBJ）只能导出几何外形，丢失了管道材料、设备参数、阀门型号等关键属性。业主无法直接使用，需要额外手工录入，费时费力。UKP3d 支持导出RVM格式（几何）及配套的ATT属性文件。RVM是AVEVA系列软件通用的中性格式，ATT文件包含了模型的节点层次和所有属性信息。导出后可直接导入数字化平台等系统，属性信息完整保留，移交数据完整度100%，满足业主要求。

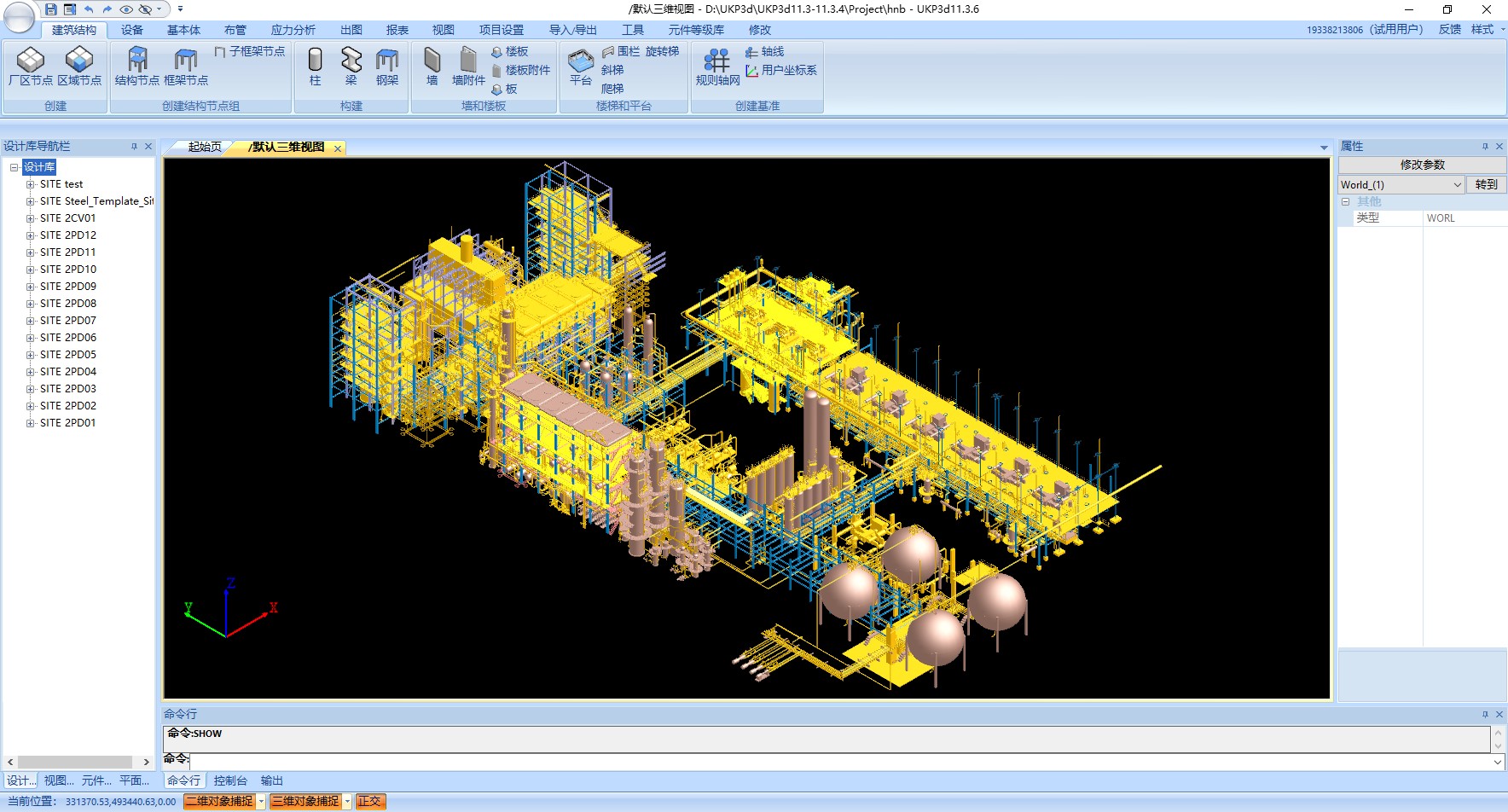

UKP3d模型显示效果：
一、RVM+ATT：工业标准格式，属性与几何一同移交
l RVM：AVEVA工厂设计软件的标准几何交换格式，包含模型的三维外形、节点树结构。
l ATT：属性文本文件，与RVM配套，记录了每个节点的属性（如管道壁厚、材料、保温厚度、设备功率、厂家信息等）。
l UKP3d 支持一键导出RVM和ATT文件，导出的属性与模型中的属性完全一致，无需二次处理。
UKP3d导出RVM格式截图：
二、对比普通3D导出：从“空壳”到“完整数据”
某项目业主要求竣工模型必须包含管道的材料等级、设计压力、保温厚度等属性，用于接入运维系统。如果使用普通STP导出，业主需要对照竣工图纸手工输入数百根管道的属性，耗时数周。使用UKP3d导出RVM+ATT，所有属性自动打包，业主导入运维系统后即可直接使用。
三、场景示例：业主满意验收，数字化移交一次通过
某EPC项目竣工移交，业主要求提交符合AVEVA PDMS格式的数字化模型，且必须包含设计、采购、施工阶段的属性（如管道材料、管线号，坐标，设备型号、出厂编号）。工程师在UKP3d中完成竣工模型，确保所有设备、管道、阀门的属性填写完整（位号、规格、材料、生产厂家等）。然后点击“导出RVM+ATT”，选择输出目录，生成文件。业主在运维系统中直接导入RVM，ATT属性自动关联。经检查，所有属性均正确，业主当场验收通过。项目经理说：“以前做数字化移交，总要花一两周整理属性表、手动关联，现在几分钟就搞定了。”
四、导出选项：灵活控制内容
l 可以选择导出范围：整厂、区域、或选中的构件
l 可以选择导出属性范围：全部属性，或仅选定的属性集（如只导出运维需要的字段）
l 支持多种编码，兼容不同语言系统
五、与PDMS的兼容性
l UKP3d导出的RVM+ATT与AVEVA PDMS/ERM的格式完全兼容，版本匹配主流版本（如PDMS 12.0、12.1、AVEVA E3D）
l 导出的节点层次（树结构）与UKP3d导航栏一致，便于业主在运维系统中浏览和管理
六、拓展应用：在Navisworks及其他平台中漫游与展示
UKP3d导出的RVM+ATT不仅可导入系列运维系统，还广泛兼容第三方审查与展示软件：
Autodesk Navisworks）：直接打开RVM文件，ATT属性自动关联。支持漫游浏览、模型旋转缩放、属性查询、碰撞检查、添加批注、测量尺寸等操作，方便业主、施工方、监理方进行联合审查。
数字化交付平台：如儋州油库数字管控平台等，已标准支持RVM格式轻量化接入，可实现Web端漫游、资产数据关联、竣工归档。
其他AVEVA工具：可导入AVEVA REVIEW进行高级漫游、截面剖切、动画模拟。
其他展示工具：如达美盛的模型浏览工具等。

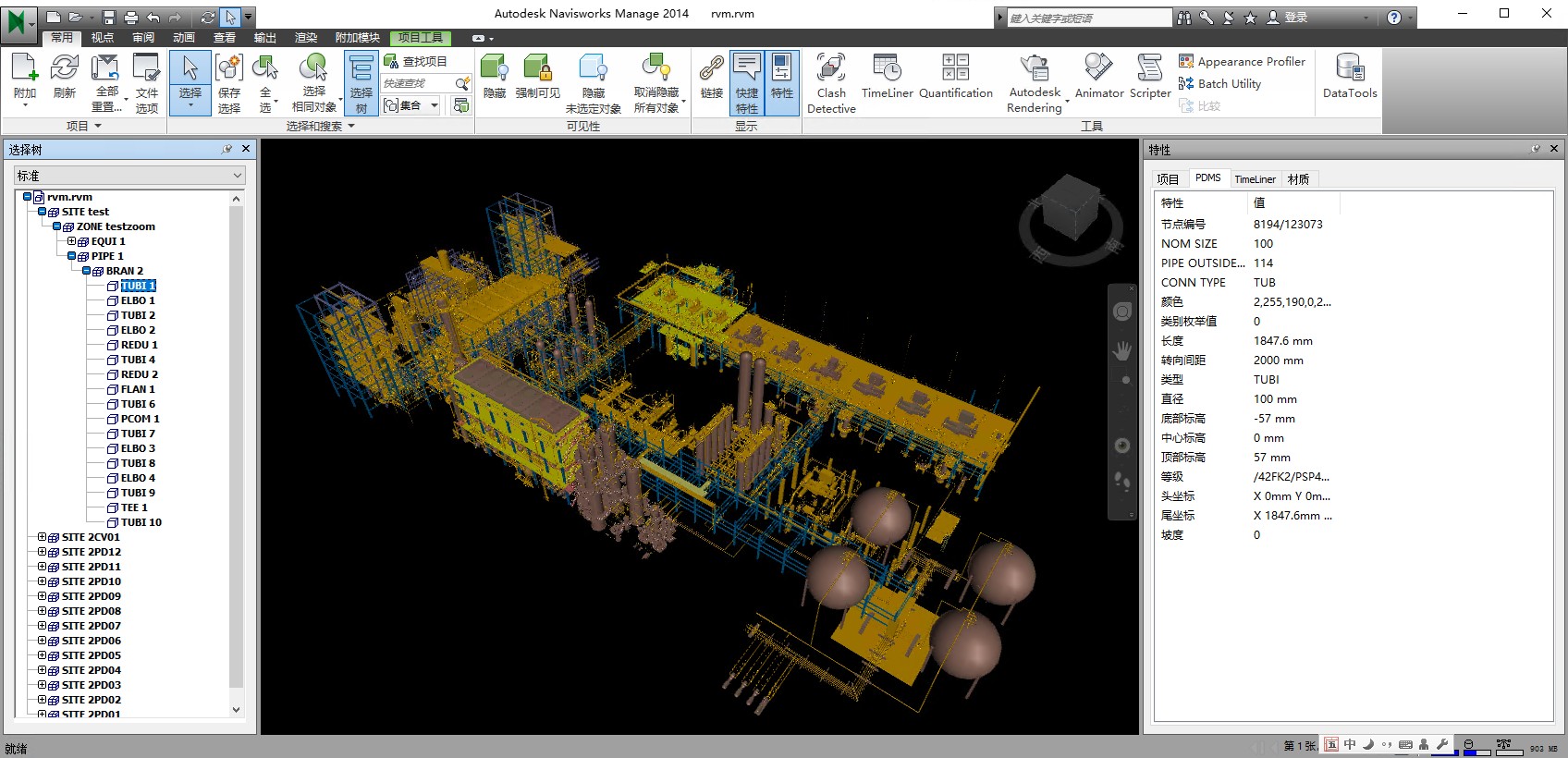

UKP3d导出RVM格式在Navisworks平台显示效果：
通过RVM+ATT，业主方无需采购PDMS/E3D设计软件，即可在Navisworks等常用工具中完成全厂模型的漫游验收与运维数据提取。
通过数字化移交（导出RVM+ATT），UKP3d 帮助EPC项目向业主交付带完整属性的竣工模型，数据完整度100%，可直接导入AVEVA系列运维系统。业主满意度提升，移交周期大幅缩短。欢迎联系我们，体验标准化的数字化移交方案。
需要试用包的可以在评论区留下联系方式，我们联系您。
